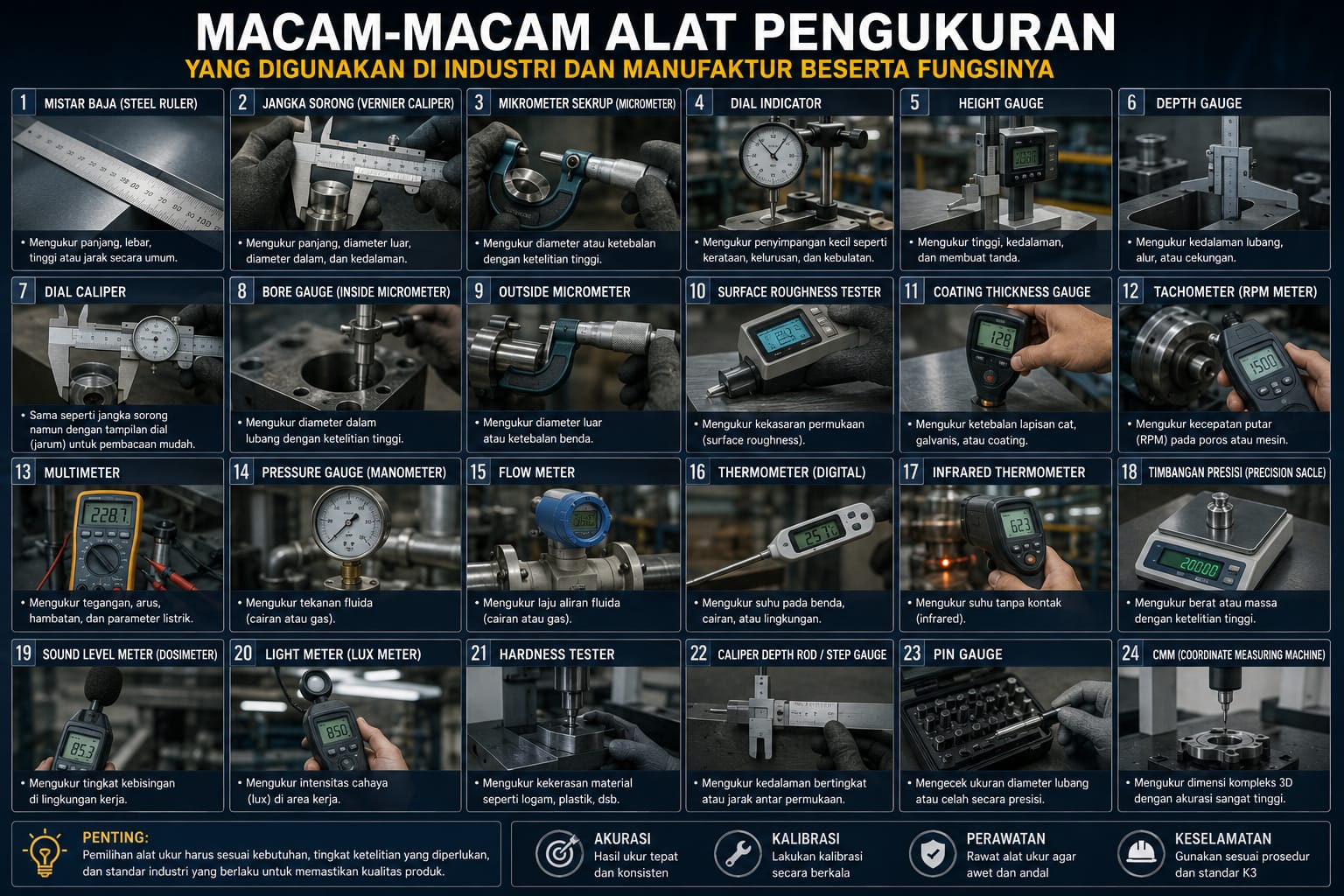

MACAM-MACAM ALAT PENGUKURAN YANG DIGUNAKAN DI INDUSTRI DAN MANUFAKTUR BESERTA FUNGSINYA

Sebuah poros mungkin terlihat bulat, tetapi belum tentu diameternya sesuai drawing. Sebuah pelat mungkin terlihat rata, tetapi bisa saja memiliki kerataan di luar tolerance. Sebuah produk mungkin terlihat memiliki ukuran yang sama, tetapi ketika diukur ternyata terdapat variasi beberapa puluh mikrometer.

Di sinilah alat ukur menjadi bagian penting dari dunia industri.

Mulai dari pekerjaan sederhana di workshop sampai pemeriksaan komponen dengan toleransi sangat ketat, industri menggunakan berbagai macam alat pengukuran. Bentuknya juga sangat beragam: ada alat yang sederhana seperti mistar dan jangka sorong, alat presisi seperti micrometer dan dial indicator, alat khusus seperti bore gauge dan surface roughness tester, sampai mesin pengukuran modern seperti CMM, vision measuring system, dan laser scanner.

Mitutoyo, salah satu produsen metrology equipment yang banyak digunakan di dunia manufaktur, mengelompokkan peralatan pengukuran industri ke dalam berbagai kategori seperti micrometer, caliper, height measuring tools, depth measuring tools, inside diameter measuring tools, indicators, calibration instruments, CMM, vision measuring systems, optical instruments, profile measuring machines, hardness testing systems, dan precision sensor systems. citeturn0search0turn0search10

Artinya, “alat ukur” di industri bukan hanya jangka sorong.

Ada dunia metrologi yang jauh lebih luas.

DAN MENGAPA PENGUKURAN SANGAT PENTING DI PABRIK?

Bayangkan sebuah perusahaan membuat shaft untuk gearbox.

Diameter shaft ditentukan 40,00 mm dengan tolerance tertentu.

Kalau diameter terlalu besar, shaft mungkin tidak bisa masuk ke bearing atau housing.

Kalau terlalu kecil, clearance dapat menjadi terlalu besar dan menyebabkan masalah pada operasi.

Jadi angka hasil pengukuran bukan sekadar angka.

Ia menentukan apakah komponen bisa dirakit, bekerja, bertahan terhadap beban, dan memenuhi specification.

NIST menjelaskan bahwa setiap hasil pengukuran pada dasarnya merupakan estimasi dan selalu memiliki ketidakpastian. Karena itu pemahaman terhadap measurement uncertainty menjadi bagian penting dalam metrology. citeturn0search1

Dengan kata lain:

Mengukur bukan sekadar “menempelkan alat ke benda”.

Kita harus menggunakan alat yang tepat, metode yang tepat, kondisi yang tepat, dan memahami seberapa dapat dipercaya hasil pengukuran tersebut.

1. MISTAR / STEEL RULE

Mistar baja merupakan salah satu alat ukur paling sederhana.

Fungsinya untuk mengukur:

panjang;

lebar;

jarak;

dan dimensi umum yang tidak membutuhkan ketelitian sangat tinggi.

Alat ini banyak digunakan di:

workshop;

fabrication;

maintenance;

warehouse;

assembly;

dan pekerjaan umum lainnya.

Kelebihan utamanya adalah cepat dan sederhana.

Namun jangan menggunakan mistar untuk pekerjaan yang membutuhkan toleransi presisi.

Kalau drawing membutuhkan pengukuran sampai tingkat presisi tertentu, gunakan alat yang memang sesuai.

2. JANGKA SORONG / VERNIER CALIPER

Jangka sorong adalah salah satu alat ukur paling populer di industri.

Alat ini dapat digunakan untuk mengukur beberapa jenis dimensi:

diameter luar;

diameter dalam;

panjang;

ketebalan;

dan kedalaman.

Karena mempunyai beberapa bagian ukur, satu alat dapat digunakan untuk berbagai kebutuhan.

Versi tradisional menggunakan skala utama dan vernier scale.

Versi modern dapat menggunakan digital display.

Mitutoyo sendiri menyediakan standard calipers, large-size calipers, dan berbagai special calipers untuk kebutuhan pengukuran yang berbeda. citeturn0search2turn0search13

Jangka sorong sangat cocok untuk:

maintenance;

machining;

inspection;

tool room;

fabrication;

dan pekerjaan produksi sehari-hari.

Tetapi jangan menganggap semua jangka sorong mempunyai kemampuan yang sama.

Range, resolution, accuracy, kondisi alat, dan metode penggunaan harus dipertimbangkan.

3. DIGITAL CALIPER

Digital caliper bekerja dengan prinsip pengukuran seperti jangka sorong tetapi hasilnya ditampilkan secara digital.

Kelebihannya:

pembacaan cepat;

mengurangi kesalahan membaca skala;

mudah digunakan;

dan dapat memiliki fungsi tambahan seperti perubahan satuan.

Tetapi digital bukan berarti otomatis lebih akurat dalam semua kondisi.

Akurasi tetap ditentukan oleh spesifikasi alat, kondisi, kalibrasi, metode pengukuran, dan karakteristik benda yang diukur.

4. OUTSIDE MICROMETER

Kalau jangka sorong belum cukup presisi untuk suatu pekerjaan, micrometer sering menjadi pilihan berikutnya.

Outside micrometer digunakan untuk mengukur dimensi luar secara presisi.

Contohnya:

diameter shaft;

ketebalan plate;

diameter pin;

ketebalan part;

dan dimensi luar lainnya.

Mitutoyo mempunyai berbagai jenis outside micrometer, termasuk micrometer dengan berbagai range dan desain khusus. citeturn0search2

Micrometer biasanya lebih cocok daripada caliper ketika tolerance pengukuran semakin ketat.

5. INSIDE MICROMETER

Inside micrometer digunakan untuk mengukur dimensi bagian dalam.

Contohnya:

diameter dalam;

inside width;

atau dimensi internal tertentu.

Alat ini penting pada machining dan inspection karena banyak komponen memiliki bore atau ruang internal yang tidak dapat diukur secara langsung menggunakan outside micrometer.

6. DEPTH MICROMETER / DEPTH GAGE

Alat ini digunakan untuk mengukur kedalaman.

Contohnya:

kedalaman lubang;

depth slot;

kedalaman step;

groove;

atau recess.

Mitutoyo menyediakan depth micrometer dan berbagai depth gage, termasuk model dengan interchangeable rods. citeturn0search2turn0search13

Pemilihan alat bergantung pada bentuk dan kedalaman fitur yang ingin diukur.

7. HEIGHT GAGE

Height gage digunakan untuk mengukur ketinggian atau posisi fitur terhadap reference surface.

Biasanya digunakan di atas surface plate.

Contohnya:

mengukur tinggi suatu feature;

menandai posisi;

memeriksa perbedaan ketinggian;

atau melakukan layout pekerjaan machining.

Height gage juga dapat dipasangkan dengan indicator untuk membantu pengukuran tertentu.

Mitutoyo menyediakan vernier height gage, dial height gage, digimatic height gage, dan linear height measuring equipment. citeturn0search2turn0search13

8. SURFACE PLATE

Surface plate bukan alat ukur yang menunjukkan angka seperti caliper.

Namun perannya sangat penting.

Surface plate menyediakan reference plane yang sangat rata untuk melakukan inspection, layout, atau penggunaan height gage.

Material yang umum digunakan dalam metrology antara lain granite dan material khusus lainnya.

Tanpa reference surface yang baik, hasil pengukuran tertentu dapat menjadi tidak dapat dipercaya.

9. DIAL INDICATOR

Dial indicator merupakan alat yang sangat sering ditemui di workshop dan machining.

Fungsinya dapat digunakan untuk mendeteksi perubahan posisi atau penyimpangan kecil.

Contohnya:

runout;

alignment;

flatness relatif;

parallelism;

position variation;

dan pemeriksaan setup mesin.

Mitutoyo mengelompokkan dial indicators, digital indicators, dan dial test indicators sebagai kategori tersendiri. citeturn0search0

Dial indicator sangat berguna ketika teknisi ingin mengetahui:

“Seberapa jauh benda ini menyimpang dari reference?”

10. DIAL TEST INDICATOR

Dial test indicator mempunyai desain mekanisme kontak yang berbeda dan sering digunakan untuk alignment dan setup.

Dalam machining, alat ini dapat membantu:

setting benda kerja;

mengecek runout;

menyetel posisi;

dan melakukan alignment terhadap reference.

Bentuk dan arah gerakan contact point membuatnya cocok untuk kondisi tertentu yang kurang praktis bagi dial indicator biasa.

11. BORE GAUGE

Bore gauge digunakan untuk mengukur diameter bagian dalam, terutama bore.

Alat ini sangat berguna untuk:

cylinder;

housing;

bearing seat;

engine component;

gearbox housing;

dan berbagai komponen machining.

Bore gauge memungkinkan pemeriksa mengetahui apakah diameter internal sesuai specification.

Pada pekerjaan tertentu, bore gauge juga digunakan untuk melihat variasi diameter sepanjang kedalaman bore.

12. TELESCOPING GAGE

Telescoping gauge digunakan untuk mengambil ukuran internal dengan cara mekanis, kemudian ukuran tersebut biasanya dibaca menggunakan micrometer.

Alat ini banyak digunakan dalam pekerjaan machining dan workshop tradisional.

Metode ini membutuhkan keterampilan operator karena tekanan dan posisi alat dapat memengaruhi hasil.

Karena itu hasilnya sangat bergantung pada teknik pengguna.

13. FEELER GAUGE

Feeler gauge terdiri dari bilah-bilah tipis dengan ketebalan tertentu.

Fungsinya untuk mengukur atau memeriksa clearance atau gap.

Contohnya:

valve clearance;

gap komponen;

spark plug gap;

clearance mekanis;

dan setting tertentu pada mesin.

Feeler gauge tidak digunakan untuk mengukur panjang benda secara umum.

Ia digunakan untuk menjawab pertanyaan:

“Apakah celah antara dua permukaan berada pada ukuran yang diinginkan?”

14. THICKNESS GAUGE

Thickness gauge digunakan untuk mengukur ketebalan material.

Contohnya:

sheet metal;

plate;

film;

kertas;

plastic;

rubber;

dan material tipis lainnya.

Jenis alatnya bermacam-macam karena karakter material berbeda membutuhkan metode pengukuran berbeda.

15. RADIUS GAUGE

Radius gauge digunakan untuk memeriksa radius suatu profil.

Misalnya pada:

fillet;

corner;

machined profile;

atau bentuk lengkung tertentu.

Alat ini biasanya terdiri dari kumpulan template radius dengan ukuran tertentu.

Operator mencocokkan profil benda dengan gauge.

16. THREAD PITCH GAUGE

Thread pitch gauge digunakan untuk mengidentifikasi pitch ulir.

Alat ini sangat berguna ketika teknisi menemukan baut atau ulir yang tidak diketahui spesifikasinya.

Pitch metric biasanya dinyatakan dalam mm per thread.

Pada sistem imperial, thread pitch dapat dinyatakan dalam threads per inch.

Alat ini membantu memastikan pemilihan fastener atau pasangan ulir yang tepat.

17. THREAD PLUG GAUGE

Thread plug gauge digunakan untuk memeriksa ulir internal.

Bentuknya biasanya seperti plug dengan bagian ulir yang dibuat sesuai standard tertentu.

Pada sistem GO/NO-GO:

GO harus dapat masuk sesuai ketentuan.

NO-GO tidak boleh masuk melewati batas yang ditentukan.

Konsep ini sangat penting dalam produksi massal karena pemeriksaan dapat dilakukan cepat tanpa harus mengukur profil ulir dengan instrumen kompleks.

18. THREAD RING GAUGE

Kebalikannya, thread ring gauge digunakan untuk memeriksa ulir eksternal.

Alat ini sering digunakan untuk:

bolt;

stud;

shaft threaded;

dan komponen berulir lainnya.

GO/NO-GO principle juga dapat digunakan sesuai desain gauge.

19. PLUG GAUGE

Plug gauge digunakan untuk memeriksa ukuran atau kondisi lubang dengan metode limit gauging.

Keuntungannya adalah pemeriksaan cepat.

Operator tidak selalu membutuhkan pembacaan angka.

Cukup menentukan apakah part masuk dalam batas GO dan NO-GO sesuai prosedur.

Namun plug gauge harus dibuat dan dikontrol dengan benar karena ia sendiri merupakan reference instrument.

20. SNAP GAUGE

Snap gauge digunakan untuk memeriksa dimensi luar dengan metode limit.

Alat ini sangat cocok untuk produksi massal ketika banyak part harus diperiksa dengan cepat.

Daripada membaca:

25,013 mm;

25,018 mm;

25,021 mm;

operator dapat menentukan apakah part masih berada dalam batas yang diterima.

Ini membuat limit gauging sangat berguna untuk high-volume manufacturing.

21. GAUGE BLOCK / GRADE BLOCK

Gauge block atau slip gauge merupakan reference standard untuk panjang.

Benda kecil ini memiliki permukaan yang dibuat sangat presisi.

Gauge block digunakan untuk:

calibration;

setting;

verification;

dan membangun ukuran referensi tertentu.

NIST menggunakan gauge blocks sebagai salah satu jenis artefak dimensional dalam pembahasan calibration dan measurement uncertainty. citeturn0search1

Karena gauge block sendiri merupakan standard, perawatannya harus sangat baik.

22. HEIGHT MASTER

Height master digunakan sebagai reference untuk pengaturan ketinggian.

Dalam metrology dan inspection, alat ini dapat membantu setting height gage dan pengukuran tertentu.

Mitutoyo juga menyediakan height master dan digital height master sebagai bagian dari reference and calibration instruments. citeturn0search7turn0search34

23. ANGLE GAUGE / BEVEL PROTRACTOR

Untuk mengukur sudut, industri menggunakan berbagai alat.

Salah satunya bevel protractor.

Fungsinya untuk mengukur atau mengatur angle.

Digunakan pada:

machining;

fabrication;

inspection;

welding;

dan pekerjaan konstruksi komponen.

Untuk kebutuhan presisi lebih tinggi, dapat digunakan angle blocks atau sistem pengukuran sudut khusus.

24. SPIRIT LEVEL

Spirit level digunakan untuk memeriksa kerataan atau kemiringan relatif.

Sangat umum pada:

installation;

machine alignment;

maintenance;

fabrication;

dan pekerjaan konstruksi.

Untuk kebutuhan industri presisi, tersedia precision level dengan sensitivitas yang jauh lebih tinggi daripada waterpass bangunan biasa.

25. LASER LEVEL

Laser level menggunakan laser sebagai reference line atau plane.

Digunakan untuk:

alignment;

installation;

layout;

machine positioning;

dan pekerjaan konstruksi industri.

Keunggulannya adalah dapat memberikan reference visual pada jarak yang lebih jauh.

26. LASER DISTANCE METER

Laser distance meter digunakan untuk mengukur jarak dengan teknologi laser.

Banyak digunakan untuk:

layout pabrik;

maintenance;

installation;

pengukuran ruangan;

dan pengukuran jarak yang relatif panjang.

Untuk pekerjaan presisi tinggi, pengguna tetap harus memperhatikan spesifikasi, permukaan target, kondisi lingkungan, dan metode pengukuran.

27. LASER TRACKER

Laser tracker merupakan sistem metrology tingkat lanjut untuk mengukur posisi objek dalam ruang.

Peralatan ini dapat digunakan pada:

large machine;

aerospace;

automotive;

large tooling;

assembly;

dan inspeksi struktur besar.

NIST menjelaskan bahwa sistem dimensional modern dapat memberikan manfaat berupa throughput pengukuran yang lebih tinggi dan informasi part yang lebih detail, tetapi kemampuan dan performa instrumen harus dipahami sebelum teknologi tersebut digunakan. citeturn0search17

28. CMM — COORDINATE MEASURING MACHINE

CMM adalah salah satu alat ukur paling penting dalam dimensional metrology modern.

CMM dapat mengukur koordinat titik pada benda kerja dalam ruang tiga dimensi.

Dari titik-titik tersebut, software dapat membantu mengevaluasi:

length;

diameter;

position;

distance;

angle;

flatness;

roundness;

parallelism;

perpendicularity;

profile;

dan karakteristik geometris lainnya sesuai kemampuan sistem dan software.

NIST menggunakan CMM untuk pengukuran artefak dimensional dan secara khusus memperhatikan faktor seperti temperatur, fixture, deformasi elastis, sistem koordinat, serta ketidakpastian pengukuran. citeturn0search14turn0search15

CMM sangat cocok untuk komponen yang memiliki geometri kompleks dan membutuhkan pengukuran banyak fitur.

29. VISION MEASURING SYSTEM

Vision measuring system menggunakan kamera dan sistem optik untuk melakukan pengukuran tanpa harus selalu menyentuh benda.

Cocok untuk:

small components;

electronic components;

plastic parts;

precision stamped parts;

dan benda dengan fitur kecil.

Mitutoyo memasukkan CNC vision measuring system dan manual vision measuring system sebagai kategori equipment metrology. citeturn0search10

Keuntungannya dapat berupa pengukuran cepat dan kemampuan melihat fitur yang sulit disentuh probe.

30. PROFILE PROJECTOR

Profile projector memproyeksikan profil benda ke layar untuk dibandingkan atau diukur.

Banyak digunakan pada:

stamping;

machining;

tooling;

plastic parts;

dan komponen kecil.

Alat ini berguna ketika bentuk profil lebih mudah diperiksa secara optik daripada dengan contact measurement.

31. MEASURING MICROSCOPE

Measuring microscope digunakan untuk inspeksi dan pengukuran fitur kecil dengan pembesaran optik.

Contohnya:

small holes;

edge;

profile;

tool geometry;

micro feature;

dan komponen presisi.

Mitutoyo juga mengelompokkan profile projectors dan measuring microscopes dalam kategori instrumen optik. citeturn0search12

32. SURFACE ROUGHNESS TESTER

Surface roughness tester digunakan untuk mengukur kekasaran permukaan.

Parameter yang umum ditemui antara lain:

Ra;

Rz;

dan parameter surface texture lain sesuai standard dan metode pengukuran.

Alat ini penting karena dua permukaan yang secara visual terlihat sama belum tentu memiliki surface roughness yang sama.

Surface roughness berpengaruh pada:

friction;

lubrication;

sealing;

wear;

fatigue;

dan fungsi komponen tertentu.

33. ROUNDNESS / FORM MEASURING MACHINE

Peralatan form measurement digunakan untuk mengevaluasi bentuk geometris secara lebih detail.

Contohnya:

roundness;

cylindricity;

straightness;

profile;

dan karakteristik form lainnya.

Alat seperti ini digunakan ketika caliper atau micrometer sudah tidak cukup untuk menggambarkan kualitas geometris suatu komponen.

34. HARDNESS TESTER

Hardness tester digunakan untuk mengukur kekerasan material.

Metode pengujian berbeda-beda, misalnya:

Rockwell;

Brinell;

Vickers;

atau metode lain sesuai material dan kebutuhan.

Hardness measurement penting untuk:

heat treatment;

incoming material;

quality control;

failure analysis;

dan verification.

Kekerasan bukan satu-satunya indikator kualitas material, tetapi dapat menjadi parameter penting untuk memastikan material atau proses heat treatment memenuhi persyaratan.

35. TENSILE TESTING MACHINE

Tensile testing machine digunakan untuk menguji perilaku material ketika diberi gaya tarik.

Hasil pengujian dapat digunakan untuk menentukan karakteristik seperti:

tensile strength;

yield strength;

elongation;

dan parameter material lain sesuai standard pengujian.

Alat ini lebih tepat disebut mesin pengujian daripada alat ukur dimensi biasa.

Namun dalam laboratorium quality control, peralatan seperti ini sangat penting karena mengukur performa material.

36. PRESSURE GAUGE

Pressure gauge digunakan untuk mengukur tekanan.

Sangat umum pada:

hydraulic system;

pneumatic system;

compressor;

boiler;

process piping;

pump;

dan berbagai mesin industri.

Jenis dan range pressure gauge harus disesuaikan dengan media, pressure range, temperatur, akurasi, dan kebutuhan proses.

37. DIGITAL PRESSURE TRANSMITTER

Pressure transmitter bukan sekadar menunjukkan angka di dekat mesin.

Perangkat ini mengubah tekanan menjadi sinyal yang dapat dibaca control system.

Dengan transmitter, tekanan dapat dipantau dari:

PLC;

SCADA;

DCS;

HMI;

atau control room.

Karena itu transmitter menjadi bagian penting dalam automation dan process control.

38. TEMPERATURE GAUGE / THERMOMETER

Thermometer digunakan untuk mengukur temperatur.

Di industri, bentuknya sangat beragam:

dial thermometer;

digital thermometer;

infrared thermometer;

RTD;

thermocouple;

dan temperature transmitter.

Pemilihan bergantung pada temperatur, media, response time, akurasi, dan lingkungan.

39. THERMOCOUPLE

Thermocouple merupakan sensor temperatur yang menghasilkan sinyal berdasarkan perbedaan temperatur pada junction.

Jenis thermocouple berbeda mempunyai karakteristik berbeda.

Contoh umum:

Type K;

Type J;

Type T;

dan lainnya.

Penggunaannya sangat luas pada:

furnace;

oven;

heater;

heat treatment;

plastic processing;

steel processing;

dan mesin produksi.

40. RTD

RTD atau Resistance Temperature Detector menggunakan perubahan resistansi listrik untuk menentukan temperatur.

PT100 merupakan salah satu jenis yang sangat umum digunakan di industri.

RTD sering dipilih ketika dibutuhkan pengukuran temperatur dengan karakteristik akurasi dan stabilitas tertentu.

41. INFRARED THERMOMETER

Infrared thermometer mengukur temperatur permukaan tanpa kontak langsung.

Ini sangat berguna ketika benda:

terlalu panas;

bergerak;

sulit disentuh;

atau berbahaya jika didekati.

Contohnya:

furnace;

hot metal;

bearing;

motor;

electrical panel;

dan conveyor.

Namun emissivity permukaan, jarak, sudut, dan kondisi lingkungan dapat memengaruhi hasil.

42. THERMAL IMAGING CAMERA

Thermal camera menghasilkan gambar berdasarkan radiasi inframerah yang berkaitan dengan temperatur permukaan.

Dalam maintenance, alat ini dapat digunakan untuk mencari:

hotspot;

overheating electrical connection;

bearing temperature abnormality;

motor overheating;

insulation problem;

dan distribusi panas.

Ini bukan sekadar alat “melihat panas”.

Data harus diinterpretasikan berdasarkan kondisi objek dan lingkungan.

43. FLOW METER

Flow meter digunakan untuk mengukur laju aliran fluida.

Dapat digunakan pada:

air;

gas;

oil;

chemical;

steam;

dan media proses lainnya, tergantung jenis meter.

Jenis flow meter sangat banyak:

electromagnetic;

ultrasonic;

Coriolis;

vortex;

turbine;

positive displacement;

dan lainnya.

Pemilihan tidak bisa dilakukan hanya berdasarkan harga.

Media, conductivity, viscosity, temperature, pressure, flow range, accuracy, dan installation condition harus dipertimbangkan.

44. LEVEL GAUGE / LEVEL TRANSMITTER

Digunakan untuk mengukur level material atau fluida di dalam tank.

Teknologinya dapat berupa:

float;

radar;

ultrasonic;

hydrostatic;

capacitance;

dan lainnya.

Dalam proses industri, level measurement penting untuk:

tank;

silo;

boiler;

chemical process;

water treatment;

dan storage system.

45. WEIGHING SCALE

Timbangan digunakan untuk mengukur massa.

Jenisnya sangat banyak:

bench scale;

platform scale;

floor scale;

counting scale;

industrial scale;

dan weighing system yang terintegrasi dengan proses.

Digunakan untuk:

menimbang bahan baku;

packaging;

batching;

inventory;

dan quality control.

46. LOAD CELL

Load cell adalah sensor yang mengubah gaya atau beban menjadi sinyal listrik.

Load cell digunakan dalam:

weighing system;

platform scale;

hopper;

tank weighing;

force measurement;

dan berbagai sistem automation.

Timbangan industri modern pada dasarnya dapat menggunakan load cell sebagai elemen sensing utama.

47. FORCE GAUGE

Force gauge digunakan untuk mengukur gaya.

Contohnya:

push force;

pull force;

assembly force;

spring force;

breakaway force;

dan test force tertentu.

Digunakan pada quality control dan engineering test.

48. TORQUE WRENCH

Torque wrench digunakan untuk memastikan baut dikencangkan dengan torque tertentu.

Ini sangat penting pada:

automotive;

assembly;

maintenance;

pressure equipment;

flange;

dan berbagai pekerjaan yang membutuhkan controlled tightening.

Mengencangkan baut terlalu longgar dapat menyebabkan sambungan gagal.

Terlalu kencang juga dapat merusak thread atau komponen.

Karena itu torque bukan sekadar “seberapa kuat tangan menarik”.

49. TORQUE METER

Torque meter digunakan untuk mengukur torque secara langsung pada sistem atau komponen tertentu.

Dapat digunakan untuk:

motor;

shaft;

gearbox;

fastener;

rotating equipment;

dan pengujian produk.

50. VIBRATION METER

Vibration meter digunakan untuk mengukur getaran mesin.

Dalam predictive maintenance, parameter getaran dapat membantu menemukan indikasi:

imbalance;

misalignment;

bearing problem;

looseness;

gear problem;

dan kondisi abnormal lainnya.

Tetapi interpretasi vibration tidak cukup hanya melihat satu angka.

Trend dan frequency spectrum sering dibutuhkan untuk analisis lebih lanjut.

51. ACCELEROMETER

Accelerometer merupakan sensor yang mengukur acceleration.

Dalam dunia industri, accelerometer banyak digunakan pada vibration monitoring.

Sensor dapat dipasang pada:

motor;

pump;

fan;

gearbox;

compressor;

dan rotating equipment.

52. RPM METER / TACHOMETER

Tachometer digunakan untuk mengukur rotational speed.

Satuan umum adalah:

RPM — revolutions per minute.

Pengukuran RPM penting untuk:

motor;

fan;

pump;

roller;

spindle;

conveyor;

dan rotating equipment.

Jenis non-contact tachometer dapat menggunakan laser atau metode optik.

53. STROBOSCOPE

Stroboscope menggunakan cahaya berkedip untuk membantu mengamati benda berputar seolah-olah bergerak lambat atau diam.

Dalam maintenance dan inspection, alat ini dapat membantu mengamati:

rotating shaft;

fan;

belt;

coupling;

gear;

dan komponen bergerak.

Karena efek visualnya, pengguna harus memahami prinsipnya agar tidak salah menyimpulkan kondisi sebenarnya.

54. ELECTRICAL MULTIMETER

Multimeter adalah alat dasar untuk pengukuran listrik.

Dapat digunakan untuk mengukur, tergantung jenis dan spesifikasinya:

voltage;

current;

resistance;

continuity;

dan parameter lain.

Sangat penting bagi technician electrical dan maintenance.

Namun kategori dan rating keselamatan harus diperhatikan.

Jangan menggunakan alat yang tidak sesuai dengan kategori dan lingkungan listrik yang dihadapi.

55. CLAMP METER

Clamp meter memungkinkan pengukuran arus dengan menjepit konduktor tanpa harus memutus rangkaian pada kondisi dan prosedur yang sesuai.

Sangat berguna untuk:

motor;

panel;

pump;

compressor;

dan electrical troubleshooting.

56. INSULATION RESISTANCE TESTER / MEGGER

Insulation resistance tester digunakan untuk mengukur resistansi isolasi.

Digunakan pada:

motor;

cable;

transformer;

generator;

dan equipment electrical lainnya.

Alat ini membantu mengevaluasi kondisi isolasi.

Tegangan pengujian dan prosedur harus disesuaikan dengan equipment dan standard yang berlaku.

57. EARTH RESISTANCE TESTER

Digunakan untuk mengukur resistance sistem grounding/earthing sesuai metode pengujian.

Grounding yang baik sangat penting bagi keselamatan dan sistem kelistrikan.

58. PH METER

pH meter digunakan untuk mengukur tingkat keasaman atau kebasaan larutan.

Digunakan pada:

water treatment;

chemical processing;

food industry;

pharmaceutical;

laboratory;

dan proses lainnya.

59. CONDUCTIVITY METER

Conductivity meter mengukur kemampuan larutan menghantarkan listrik.

Banyak digunakan untuk:

water treatment;

boiler water;

RO system;

chemical process;

dan laboratory.

60. MOISTURE METER

Moisture meter digunakan untuk mengukur kadar kelembapan suatu material.

Digunakan pada:

wood;

paper;

food;

powder;

building material;

dan berbagai bahan lain tergantung jenis sensor.

61. GAS DETECTOR

Gas detector digunakan untuk mendeteksi atau mengukur konsentrasi gas tertentu.

Dalam lingkungan industri, alat ini dapat digunakan untuk mendeteksi gas berbahaya atau kondisi atmosfer yang tidak aman.

Contoh gas yang dapat dipantau tergantung jenis alat:

oxygen;

carbon monoxide;

hydrogen sulfide;

flammable gas;

dan gas lainnya.

Alat ini lebih berkaitan dengan safety measurement daripada quality inspection biasa.

62. SOUND LEVEL METER

Sound level meter digunakan untuk mengukur tingkat kebisingan.

Digunakan dalam:

occupational safety;

environmental measurement;

machine troubleshooting;

dan noise assessment.

Hasil pengukuran biasanya dinyatakan dalam decibel.

63. LIGHT METER

Light meter digunakan untuk mengukur tingkat pencahayaan.

Di industri, pencahayaan penting untuk:

workstation;

inspection area;

warehouse;

laboratory;

dan keselamatan kerja.

Pencahayaan yang tidak sesuai dapat memengaruhi kemampuan pekerja melihat detail produk atau bahaya di area kerja.

64. HUMIDITY METER

Humidity meter digunakan untuk mengukur kelembapan udara.

Digunakan pada:

warehouse;

food processing;

electronics;

laboratory;

coating;

dan proses yang sensitif terhadap moisture.

65. DEW POINT METER

Dew point meter mengukur temperatur dew point atau parameter terkait kelembapan.

Sangat penting pada compressed air system karena moisture dalam compressed air dapat menimbulkan masalah pada:

pneumatic equipment;

painting;

instrumentation;

dan proses tertentu.

66. PARTICLE COUNTER

Particle counter digunakan untuk menghitung partikel dalam udara atau cairan sesuai jenis instrumen.

Alat ini sangat penting pada lingkungan yang membutuhkan kontrol kebersihan tinggi.

Contohnya:

pharmaceutical;

semiconductor;

cleanroom;

medical device;

dan proses presisi tertentu.

67. CLEANROOM PARTICLE COUNTER

Pada cleanroom, jumlah partikel di udara merupakan parameter penting.

Particle counter dapat membantu memastikan kondisi lingkungan sesuai klasifikasi atau requirement yang berlaku.

68. CALIBRATION EQUIPMENT

Alat ukur juga membutuhkan alat ukur pembanding.

Contohnya:

gauge block;

calibration ring;

calibration tester;

reference standard;

dan perangkat calibration equipment lainnya.

Mitutoyo menyediakan berbagai calibration instruments termasuk gauge blocks, gauge block comparator, bore gauge checker, caliper checker, indicator tester, setting rings, dan berbagai reference standard. citeturn0search7turn0search11

Jadi ada sebuah prinsip penting:

Alat ukur tidak otomatis benar hanya karena bisa menunjukkan angka.

Ia harus dikendalikan.

69. CALIPER CHECKER

Caliper checker digunakan untuk memeriksa kondisi dan akurasi caliper terhadap reference.

Peralatan seperti ini penting di calibration laboratory atau quality system yang mempunyai program calibration.

70. INDICATOR CALIBRATION TESTER

Digunakan untuk memeriksa atau mengkalibrasi dial indicator dan indicator lain sesuai kemampuan alat.

Hal ini penting karena indicator yang digunakan untuk menentukan OK atau NG harus memiliki performa yang dapat dipercaya.

71. SETTING RING

Setting ring digunakan sebagai reference untuk pengaturan atau verifikasi alat pengukur diameter internal tertentu.

Alat seperti ini termasuk bagian dari reference and calibration equipment. citeturn0search7

72. SURFACE ROUGHNESS COMPARISON SPECIMEN

Selain electronic roughness tester, terdapat reference specimen untuk membandingkan karakteristik permukaan.

Ini dapat membantu pemeriksaan visual atau training, tetapi tidak selalu menggantikan pengukuran kuantitatif dengan instrumen.

73. COLORIMETER

Colorimeter digunakan untuk mengukur karakteristik warna secara objektif.

Dalam industri yang menggunakan warna sebagai bagian dari specification, alat ini dapat membantu mengurangi ketergantungan pada penilaian mata.

Digunakan pada:

paint;

plastic;

printing;

textile;

food;

coating;

dan produk lainnya.

74. GLOSS METER

Gloss meter digunakan untuk mengukur tingkat kilap permukaan.

Penting pada:

painting;

coating;

plastic;

automotive;

metal finishing;

dan produk yang memiliki requirement surface appearance.

75. COATING THICKNESS GAUGE

Coating thickness gauge digunakan untuk mengukur ketebalan lapisan coating pada substrate.

Contohnya:

paint;

galvanizing;

plating;

dan coating lainnya sesuai jenis alat.

Ini sangat penting pada industri baja karena ketebalan coating dapat berhubungan dengan corrosion protection dan specification produk.

76. ULTRASONIC THICKNESS GAUGE

Ultrasonic thickness gauge menggunakan gelombang ultrasonik untuk mengukur ketebalan material.

Sangat berguna untuk:

pipe;

tank;

pressure vessel;

plate;

dan komponen yang sulit diukur dari kedua sisi secara langsung.

Salah satu keunggulannya adalah dapat melakukan pengukuran dari satu sisi pada kondisi dan material yang sesuai.

77. WALL THICKNESS GAUGE

Wall thickness gauge digunakan untuk mengukur ketebalan dinding.

Dapat digunakan pada:

tube;

pipe;

container;

plastic;

rubber;

atau material lain sesuai desain instrumen.

78. LEAK TESTER

Leak tester digunakan untuk mengetahui apakah suatu produk atau sistem mengalami kebocoran.

Metodenya dapat bermacam-macam:

pressure decay;

vacuum decay;

helium leak;

air leak;

bubble test;

dan lainnya.

Digunakan pada:

automotive components;

valve;

packaging;

heat exchanger;

piping;

dan produk yang membutuhkan leak-tightness.

79. VACUUM GAUGE

Vacuum gauge digunakan untuk mengukur tekanan di bawah tekanan atmosfer.

Digunakan pada:

vacuum pump;

vacuum furnace;

packaging;

process equipment;

dan berbagai sistem vacuum.

80. FORCE AND DISPLACEMENT MEASUREMENT SYSTEM

Pada assembly atau testing tertentu, industri perlu mengukur hubungan antara gaya dan perpindahan.

Misalnya saat memasang bearing atau melakukan press-fit.

Sistem dapat mengukur:

force;

displacement;

speed;

dan waktu.

Data tersebut dapat digunakan untuk menentukan apakah proses assembly berlangsung normal.

CARA MEMILIH ALAT UKUR YANG BENAR

Memiliki banyak alat ukur bukan berarti sistem measurement bagus.

Yang lebih penting adalah memilih alat yang tepat untuk requirement.

NIST secara khusus membahas pemilihan dimensional measurement equipment dan menekankan bahwa measurement uncertainty dapat dipengaruhi oleh equipment serta faktor lain dalam proses pengukuran. citeturn0search8

Gunakan pertanyaan berikut.

APA YANG AKAN DIUKUR?

Panjang?

Diameter?

Depth?

Angle?

Pressure?

Temperature?

Flow?

Force?

Torque?

Vibration?

Surface roughness?

Material property?

Jangan memilih alat sebelum karakteristik yang akan diukur jelas.

SEBERAPA KETAT TOLERANSINYA?

Kalau tolerance sangat longgar, mistar mungkin cukup.

Kalau tolerance lebih ketat, mungkin membutuhkan caliper atau micrometer.

Kalau geometri kompleks, CMM atau optical measurement mungkin lebih sesuai.

Semakin ketat requirement, semakin serius metode measurement harus dipilih.

BERAPA RANGE PENGUKURANNYA?

Jangan memakai alat dengan range yang tidak sesuai.

Contohnya micrometer 0–25 mm tidak dapat menggantikan alat 25–50 mm hanya karena prinsipnya sama.

APA RESOLUTION-NYA?

Resolution adalah kemampuan alat membedakan perubahan kecil pada pembacaan.

Tetapi resolution bukan sama dengan accuracy.

Display digital yang menunjukkan banyak angka tidak otomatis berarti hasilnya sangat akurat.

BAGAIMANA ACCURACY-NYA?

Perhatikan specification alat.

Jangan hanya melihat “0,001 mm” lalu menyimpulkan alat tersebut akurat 0,001 mm.

Resolution, accuracy, repeatability, dan uncertainty adalah konsep yang berbeda.

BAGAIMANA KONDISI LINGKUNGANNYA?

Temperatur dapat memengaruhi measurement.

Getaran dapat memengaruhi hasil.

Debu dan coolant dapat memengaruhi alat.

Kelembapan dapat memengaruhi equipment tertentu.

NIST dalam pembahasan CMM bahkan menyoroti thermal effects, fixturing, elastic deformation, dan coordinate system sebagai faktor yang dapat masuk ke measurement uncertainty. citeturn0search14

APA METODE PENGUKURANNYA?

Alat yang bagus dapat menghasilkan data buruk jika metode salah.

Contohnya:

tekanan micrometer terlalu kuat;

caliper tidak tegak terhadap benda;

surface tidak dibersihkan;

part belum stabil temperaturnya;

reference tidak benar;

atau benda bergerak saat diukur.

METROLOGI: DUNIA DI BALIK ALAT UKUR

Metrologi adalah ilmu tentang pengukuran.

Dalam industri, metrologi bukan hanya urusan laboratorium.

Ia menyentuh:

alat ukur;

calibration;

measurement uncertainty;

traceability;

measurement method;

reference standard;

inspection;

dan keputusan apakah produk memenuhi specification.

NIST menjelaskan bahwa advanced dimensional measurement systems membutuhkan pemahaman terhadap kemampuan dan performa teknologi sebelum diterapkan di industri. citeturn0search17

Itulah sebabnya perusahaan besar biasanya mempunyai sistem calibration dan measurement control.

KENAPA ALAT UKUR HARUS DIKALIBRASI?

Bayangkan micrometer menunjukkan:

25,000 mm.

Tetapi sebenarnya ukurannya:

25,030 mm.

Jika operator percaya begitu saja pada angka tersebut, keputusan quality bisa salah.

Kalibrasi membantu membandingkan instrumen terhadap reference yang diketahui.

Tujuannya bukan membuat alat “selalu sempurna”.

Tujuannya mengetahui performa alat dan memastikan penggunaannya sesuai kebutuhan measurement.

NIST menjelaskan measurement uncertainty sebagai cara untuk menyatakan batas yang masuk akal mengenai seberapa yakin seseorang terhadap hasil pengukuran. citeturn0search1

Jadi hasil measurement seharusnya tidak dipandang sebagai angka yang selalu mutlak.

REPEATABILITY DAN REPRODUCIBILITY

Kalau operator yang sama mengukur benda yang sama berkali-kali, apakah hasilnya konsisten?

Itulah salah satu pertanyaan mengenai repeatability.

Kalau operator berbeda mengukur benda yang sama, apakah hasilnya tetap konsisten?

Ini berkaitan dengan reproducibility.

Dalam quality engineering, konsep tersebut dapat dipelajari melalui measurement system analysis dan Gage R&R.

NIST juga membahas penggunaan data untuk memahami dimensional measurement uncertainty dan membandingkannya dengan pendekatan Gage Repeatability and Reproducibility. citeturn0search16

KESALAHAN YANG SERING DILAKUKAN SAAT MENGUKUR

Kesalahan pertama:

Tidak membersihkan benda sebelum pengukuran.

Kotoran kecil dapat memengaruhi hasil.

Kesalahan kedua:

Menggunakan alat yang salah.

Tidak semua dimensi cocok diukur dengan caliper.

Kesalahan ketiga:

Tidak memperhatikan temperatur.

Benda dan alat dapat mengalami thermal expansion.

Kesalahan keempat:

Terlalu menekan alat.

Tekanan kontak dapat memengaruhi hasil pada benda tertentu.

Kesalahan kelima:

Mengabaikan kondisi alat.

Alat jatuh, aus, rusak, atau berkarat dapat kehilangan performa.

Kesalahan keenam:

Menggunakan alat yang calibration status-nya tidak jelas.

Kesalahan ketujuh:

Menganggap angka digital pasti benar.

Digital display hanya menunjukkan hasil dari sistem sensing. Ia tidak menjamin measurement benar jika alat, metode, atau kondisi salah.

KELOMPOKKAN ALAT UKUR BERDASARKAN APA YANG DIUKUR

Supaya lebih mudah diingat, berikut pengelompokan praktis.

UNTUK PANJANG DAN DIMENSI:

Mistar.

Caliper.

Micrometer.

Height gage.

Depth gage.

CMM.

UNTUK DIAMETER DALAM:

Inside micrometer.

Bore gauge.

Telescoping gauge.

Plug gauge.

CMM.

UNTUK DIAMETER LUAR:

Outside micrometer.

Caliper.

Snap gauge.

CMM.

UNTUK GAP DAN CLEARANCE:

Feeler gauge.

Dial indicator.

CMM atau specialized gauge untuk kebutuhan tertentu.

UNTUK BENTUK DAN GEOMETRI:

Dial indicator.

Roundness/form measuring machine.

CMM.

Vision measuring system.

UNTUK PERMUKAAN:

Surface roughness tester.

Profile projector.

Vision system.

UNTUK TEMPERATUR:

Thermometer.

Thermocouple.

RTD.

Infrared thermometer.

Thermal camera.

UNTUK TEKANAN:

Pressure gauge.

Pressure transmitter.

Vacuum gauge.

UNTUK FLOW:

Flow meter.

UNTUK LEVEL:

Level gauge.

Level transmitter.

UNTUK MASSA DAN GAYA:

Scale.

Load cell.

Force gauge.

UNTUK TORQUE:

Torque wrench.

Torque meter.

UNTUK GETARAN:

Vibration meter.

Accelerometer.

UNTUK LISTRIK:

Multimeter.

Clamp meter.

Insulation resistance tester.

Earth resistance tester.

UNTUK LINGKUNGAN:

Sound level meter.

Light meter.

Humidity meter.

Gas detector.

Particle counter.

UNTUK MATERIAL:

Hardness tester.

Tensile testing machine.

Moisture meter.

UNTUK COATING:

Coating thickness gauge.

Gloss meter.

Colorimeter.

ALAT UKUR MANA YANG PALING WAJIB ADA DI WORKSHOP KECIL?

Kalau sebuah workshop baru mulai membangun sistem pengukuran, tidak perlu langsung membeli CMM atau laser tracker.

Prioritas yang jauh lebih masuk akal adalah:

1. Steel rule.

2. Vernier/digital caliper.

3. Outside micrometer.

4. Depth gauge.

5. Dial indicator.

6. Feeler gauge.

7. Thread pitch gauge.

8. Radius gauge.

9. Torque wrench jika pekerjaan membutuhkan controlled tightening.

10. Surface plate jika pekerjaan inspection membutuhkan reference plane.

11. Basic electrical multimeter untuk maintenance electrical.

12. Alat ukur khusus sesuai jenis produk yang dibuat.

Setelah volume dan kebutuhan presisi meningkat, barulah pertimbangkan:

bore gauge;

height gage;

surface roughness tester;

hardness tester;

vision system;

CMM;

atau alat khusus lainnya.

Jangan membeli alat karena terlihat canggih.

Beli berdasarkan requirement measurement.

UNTUK PABRIK BESAR, ALAT UKUR MENJADI SISTEM

Pada perusahaan besar, alat ukur bukan lagi sekadar barang yang disimpan di toolbox.

Biasanya terdapat:

asset identification;

calibration schedule;

calibration status;

measurement history;

reference standard;

measurement procedure;

operator qualification;

dan record hasil pengukuran.

Ini penting karena ketika customer bertanya:

“Bagaimana Anda memastikan dimensi produk ini benar?”

Perusahaan harus mampu memberikan bukti.

BUKAN SEMUA ALAT UKUR HARUS DIGUNAKAN OLEH SEMUA ORANG

Operator produksi mungkin cukup menggunakan caliper dan gauge tertentu.

QC inspector mungkin menggunakan micrometer, height gage, hardness tester, atau instrument lain.

Engineer mungkin menggunakan CMM atau measurement system khusus.

Maintenance technician menggunakan vibration meter, multimeter, clamp meter, infrared thermometer, dan alat lainnya.

Metrologist atau calibration technician menggunakan reference standards dan calibration equipment.

Jadi kompetensi pengguna juga merupakan bagian dari kualitas pengukuran.

PERKEMBANGAN ALAT UKUR DI ERA INDUSTRI 4.0

Dunia measurement sedang bergerak dari pengukuran manual menuju digitalisasi.

Alat ukur modern dapat:

menyimpan data;

mengirim data;

terhubung ke software;

terintegrasi dengan inspection system;

menggunakan sensor;

melakukan automatic measurement;

dan menghasilkan trend.

Vision system dapat memeriksa produk tanpa contact.

CMM dapat mengukur geometri kompleks.

Laser scanner dapat mengumpulkan data permukaan.

Sensor dapat melakukan measurement langsung pada proses.

NIST mencatat bahwa teknologi dimensional measurement baru dapat meningkatkan measurement throughput dan memberikan informasi part yang lebih detail untuk manufacturing process improvement. citeturn0search17

Namun teknologi baru bukan berarti masalah measurement hilang.

Justru semakin canggih sistem, semakin penting memahami uncertainty, calibration, setup, environmental effects, dan data interpretation.

KESIMPULAN

Industri modern membutuhkan jauh lebih banyak alat ukur daripada sekadar jangka sorong dan micrometer.

Untuk dimensi sederhana ada mistar, caliper, micrometer, depth gauge, dan height gauge.

Untuk alignment ada dial indicator.

Untuk diameter dalam ada bore gauge dan inside micrometer.

Untuk clearance ada feeler gauge.

Untuk ulir ada thread gauge.

Untuk geometri kompleks ada CMM dan vision measuring system.

Untuk surface ada roughness tester.

Untuk temperatur ada thermocouple, RTD, infrared thermometer, dan thermal camera.

Untuk pressure ada pressure gauge dan transmitter.

Untuk flow ada flow meter.

Untuk vibration ada vibration meter dan accelerometer.

Untuk electrical ada multimeter, clamp meter, dan insulation tester.

Untuk material ada hardness tester dan tensile testing machine.

Untuk safety dan lingkungan ada gas detector, sound level meter, light meter, humidity meter, dan particle counter.

Dan masih banyak lagi.

Tetapi ada satu prinsip yang jauh lebih penting daripada menghafal nama-nama alat tersebut:

ALAT UKUR YANG CANGGIH TIDAK AKAN MENJAMIN HASIL PENGUKURAN BENAR JIKA METODE PENGUKURANNYA SALAH.

Sebaliknya, alat yang tepat, metode yang benar, reference yang baik, kondisi lingkungan yang terkendali, pengguna yang kompeten, dan sistem calibration yang disiplin dapat menghasilkan data yang jauh lebih dapat dipercaya.

Itulah alasan measurement menjadi bagian penting dari quality.

Pabrik tidak hanya perlu membuat produk.

Pabrik harus mampu membuktikan bahwa produk yang dibuat memang memenuhi persyaratan.

Dan untuk membuktikannya, industri membutuhkan satu hal yang tidak bisa digantikan oleh perkiraan:

DATA HASIL PENGUKURAN YANG DAPAT DIPERCAYA.

SUMBER RUJUKAN

1. NIST — Uncertainty and Dimensional Calibrations. https://www.nist.gov/publications/uncertainty-and-dimensional-calibrations

2. NIST — Rule Model for Selecting Dimensional Measurement Equipment in Inspection Planning. https://www.nist.gov/publications/rule-model-selecting-dimensional-measurement-equipment-inspection-planning

3. NIST — Advanced Dimensional Measurement Systems. https://www.nist.gov/programs-projects/advanced-dimensional-measurement-systems

4. NIST — Measuring Step Gauges Using the NIST M48 CMM. https://www.nist.gov/publications/measuring-step-gauges-using-nist-m48-cmm

5. Mitutoyo Indonesia — Produk Measuring Instruments. https://www.mitutoyo.co.id/id-id/product

6. Mitutoyo Indonesia — Reference and Calibration Instruments. https://www.mitutoyo.co.id/id-id/product/reference-and-calibration-instruments

CATATAN

Jenis alat, tingkat akurasi, metode pengukuran, kebutuhan calibration, dan persyaratan acceptance harus disesuaikan dengan drawing, specification, standard, jenis produk, proses, dan sistem quality perusahaan. Artikel ini merupakan panduan umum dan tidak menggantikan manual alat, standard measurement, prosedur calibration, atau persyaratan teknis yang berlaku pada pekerjaan tertentu.
