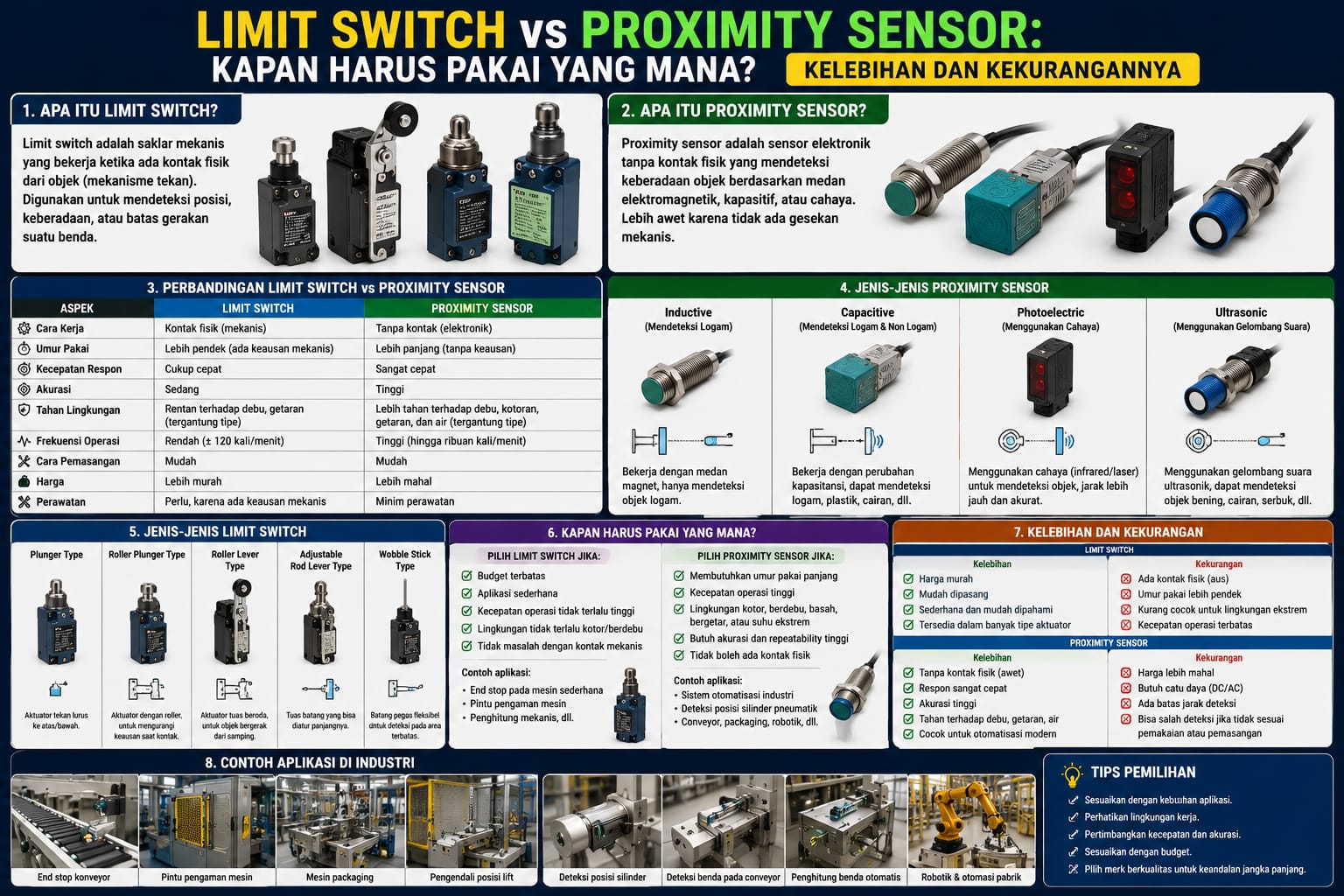

Limit Switch vs Proximity Sensor: Kapan Harus Pakai yang Mana? Kelebihan dan Kekurangannya

Di mesin industri, keputusan sederhana seperti memilih sensor posisi bisa menentukan apakah sebuah sistem bekerja stabil selama berbulan-bulan atau justru sering berhenti karena sensor rusak, berubah posisi, terkena benturan, atau menghasilkan sinyal yang tidak konsisten.

Dua komponen yang paling sering muncul dalam pekerjaan seperti ini adalah limit switch dan proximity sensor.

Keduanya sama-sama dapat digunakan untuk mendeteksi posisi, keberadaan benda, gerakan mekanisme, atau titik akhir perjalanan sebuah komponen. Namun cara kerjanya berbeda. Limit switch membutuhkan kontak mekanis dengan target, sedangkan proximity sensor mendeteksi target tanpa menyentuhnya. OMRON mendefinisikan proximity sensor sebagai sensor yang melakukan deteksi non-contact, berbeda dengan limit switch yang mendeteksi benda melalui kontak fisik. citeturn0search0turn0search38

Perbedaan ini terlihat sederhana, tetapi dampaknya besar ketika sensor dipasang pada conveyor, cylinder, mesin packing, mesin press, hoist, material handling, rolling line, atau sistem otomatisasi lainnya.

Jawaban paling tegasnya adalah:

Jika mekanisme memang membutuhkan kontak mekanis untuk memastikan posisi atau end-of-travel, limit switch sering menjadi pilihan yang sangat masuk akal.

Jika target bisa dideteksi tanpa sentuhan dan Anda membutuhkan switching cepat, tidak ada keausan kontak, serta siklus kerja tinggi, proximity sensor biasanya lebih unggul.

Tetapi jangan langsung menganggap proximity sensor selalu lebih baik.

Di lingkungan tertentu, limit switch justru lebih mudah dipahami, lebih tahan terhadap kondisi mekanis tertentu, memiliki kontak listrik yang fleksibel, dan lebih sederhana untuk troubleshooting.

Karena itu, pemilihannya harus mengikuti mesin, bukan mengikuti tren.

Apa sebenarnya limit switch?

Limit switch adalah perangkat elektromekanis yang mengubah gerakan mekanis menjadi perubahan kondisi kontak listrik.

Ketika tuas, roller, plunger, atau actuator limit switch ditekan oleh bagian mesin, mekanisme internal bergerak dan mengubah posisi kontak.

Kontaknya dapat berupa:

NO — Normally Open

NC — Normally Closed

atau konfigurasi kontak lain sesuai model.

Schneider Electric menjelaskan bahwa limit switch digunakan untuk mendeteksi presence/absence, passing, positioning, dan end-of-travel pada instalasi otomatis. Produk limit switch mereka juga menyediakan berbagai actuator dan konfigurasi kontak untuk kebutuhan industri. citeturn0search39

Sederhananya:

Benda bergerak → menyentuh actuator → actuator bergerak → kontak berubah → PLC/relay menerima sinyal.

Itulah karakter dasar limit switch.

Bagian utama limit switch

Sebuah limit switch industri biasanya memiliki beberapa bagian penting:

1. Body atau housing 2. Actuator 3. Contact block 4. Terminal 5. Spring atau mekanisme pengembali 6. Mounting mechanism 7. Seal atau protection terhadap lingkungan, tergantung model

Actuator-nya dapat berupa:

roller lever;

adjustable roller lever;

plunger;

roller plunger;

rod lever;

fork lever;

atau bentuk khusus lainnya.

Pemilihan actuator bukan sekadar soal bentuk.

Panjang tuas, arah gerakan, sudut datang target, gaya tekan, dan overtravel harus diperhitungkan.

Jika actuator dipaksa bekerja di luar karakteristik mekanisnya, umur limit switch dapat turun drastis.

Bagaimana limit switch bekerja?

Bayangkan sebuah conveyor yang membawa pallet.

Di ujung conveyor terdapat limit switch dengan roller.

Ketika pallet mencapai posisi tertentu:

pallet menyentuh roller;

roller berputar;

tuas bergerak;

mekanisme internal berpindah;

kontak NO menjadi closed atau kontak NC menjadi open;

PLC membaca perubahan input.

Ketika pallet bergerak menjauh, spring mengembalikan actuator ke posisi awal.

Konsepnya sangat sederhana.

Justru kesederhanaan tersebut merupakan salah satu alasan limit switch masih banyak digunakan di industri.

Apa itu proximity sensor?

Proximity sensor adalah sensor yang mendeteksi objek tanpa kontak fisik.

Jenisnya sangat beragam:

inductive;

capacitive;

magnetic;

ultrasonic;

photoelectric;

dan teknologi non-contact lainnya.

Dalam pembahasan perbandingan dengan limit switch, istilah proximity sensor biasanya paling sering merujuk pada inductive proximity sensor, terutama untuk mendeteksi benda logam.

OMRON menjelaskan bahwa inductive proximity sensor menggunakan prinsip medan elektromagnetik dan perubahan impedansi akibat eddy current pada benda logam. citeturn0search40

Untuk aplikasi industri, sensor proximity tersedia dalam berbagai bentuk dan karakteristik sensing distance.

Contohnya sensor barrel:

M8

M12

M18

M30

atau rectangular sensor.

Ada pula versi shielded dan unshielded.

Ada model 2-wire, 3-wire, dan konfigurasi output yang berbeda.

Bagaimana inductive proximity sensor bekerja?

Di dalam sensor terdapat rangkaian osilator dan coil sensing.

Ketika benda logam mendekati area sensing, medan elektromagnetik berubah.

Perubahan tersebut diproses oleh rangkaian elektronik.

Kemudian output sensor berubah status.

Secara sederhana:

Target logam mendekat → medan berubah → rangkaian mendeteksi → output ON.

Target menjauh → kondisi kembali → output OFF.

Tidak ada roller.

Tidak ada plunger.

Tidak ada kontak mekanis yang harus ditekan.

Inilah perbedaan mendasar dengan limit switch.

Perbedaan paling penting: contact vs non-contact

Ini adalah garis pemisah utama kedua teknologi tersebut.

Limit switch:

Target menyentuh actuator.

Proximity:

Target tidak perlu menyentuh sensor.

OMRON mencatat beberapa konsekuensi dari desain non-contact proximity sensor: tidak terjadi abrasi akibat kontak, tidak menggunakan kontak output mekanis pada tipe semiconductor, dan dapat memiliki umur layanan lebih panjang dibanding sensor dengan contact. citeturn0search0

Namun non-contact bukan berarti selalu lebih baik.

Ada kondisi ketika kontak fisik justru memberikan keuntungan.

Perbandingan limit switch vs proximity sensor

--------------------------------------------

Parameter | Limit Switch | Proximity Sensor --------------------------------------------

Kelebihan limit switch

1. Konsep kerja sederhana

Teknisi dapat memahami cara kerjanya tanpa alat khusus.

Jika actuator bergerak dan kontak berubah, jalur diagnosis langsung terlihat.

2. Kontak listrik fleksibel

Limit switch dengan contact block dapat menyediakan NO dan NC.

Ini sangat berguna dalam rangkaian kontrol konvensional.

3. Dapat digunakan untuk end-of-travel

Pada mekanisme tertentu, kontak mekanis sangat cocok untuk memastikan bahwa sebuah bagian benar-benar sudah mencapai posisi fisiknya.

4. Tidak bergantung pada sensing field

Limit switch tidak bekerja dengan prinsip inductive field.

Artinya, keberadaan material logam di sekitar sensor tidak mengubah prinsip deteksinya seperti pada inductive proximity.

5. Banyak pilihan actuator

Roller, plunger, lever, dan actuator khusus memungkinkan limit switch disesuaikan dengan bentuk mekanisme.

6. Cocok untuk aplikasi mekanis

Jika desain mesin memang memiliki dog atau cam yang bergerak melewati titik tertentu, limit switch dapat menjadi solusi sederhana dan kuat.

7. Mudah diuji secara mekanis

Teknisi dapat menggerakkan actuator dan mengukur perubahan kontak menggunakan multimeter.

8. Galvanic separation pada model tertentu

Schneider mencantumkan galvanic separation of circuits sebagai salah satu keuntungan teknologi limit switch mereka. citeturn0search39

Kekurangan limit switch

1. Ada keausan

Karena actuator bergerak dan kontak melakukan switching, komponen mekanis dan electrical contact dapat mengalami wear.

2. Ada risiko mechanical damage

Jika target terlalu keras, terlalu cepat, atau datang dari arah yang salah, actuator dapat rusak.

3. Membutuhkan ruang mekanis

Harus tersedia ruang untuk actuator bergerak.

4. Tidak ideal untuk switching sangat cepat

Pada aplikasi dengan frekuensi switching tinggi, teknologi non-contact sering lebih cocok.

5. Bisa mengalami contact bounce

Kontak mekanis dapat mengalami bouncing ketika berpindah.

OMRON menjelaskan contact switch memiliki keterbatasan berupa switching life, electrical noise saat contact switching, dan chattering akibat mechanical vibration dan shock. citeturn0search13

6. Alignment mekanis penting

Jika posisi target berubah sedikit saja, actuator mungkin tidak tertekan dengan benar.

Kelebihan proximity sensor

1. Tidak menyentuh target

Ini menghilangkan keausan akibat kontak langsung.

2. Umur switching panjang

Pada proximity dengan semiconductor output, tidak ada mechanical contact yang melakukan switching. OMRON menyebut hal ini sebagai salah satu alasan service life yang lebih panjang. citeturn0search0

3. Respon cepat

OMRON menyebut proximity sensor dapat memberikan response speed tinggi dibanding switch yang membutuhkan kontak fisik. citeturn0search0

4. Cocok untuk siklus mesin tinggi

Pada mesin packaging atau counting yang bekerja ribuan hingga jutaan siklus, non-contact sensing dapat menjadi keuntungan besar.

5. Tidak merusak target

Tidak ada roller atau plunger yang menekan benda.

6. Ukuran compact

Sensor M8, M12, M18, dan M30 dapat dipasang pada ruang yang relatif kecil.

7. Banyak pilihan output

Tersedia berbagai konfigurasi output tergantung produk, termasuk PNP, NPN, NO, NC, dan konfigurasi lainnya.

8. Tahan terhadap lingkungan tertentu

OMRON menyebut model proximity tersedia dengan ketahanan terhadap panas, bahan kimia, air, dan lingkungan tertentu. citeturn0search0

Kekurangan proximity sensor

1. Tidak semua proximity dapat mendeteksi semua material

Inductive proximity paling cocok untuk target logam.

Jika target plastik, kayu, kaca, atau material lain, mungkin perlu capacitive, photoelectric, ultrasonic, atau teknologi lain.

2. Sensing distance terbatas

Sensor harus dipilih berdasarkan jarak deteksi yang dibutuhkan.

3. Bisa terpengaruh benda logam di sekitar

OMRON secara khusus memperingatkan bahwa inductive proximity perlu memperhatikan surrounding metallic objects dan mutual interference antar sensor. citeturn0search0

4. Membutuhkan supply listrik

Berbeda dengan contact switch yang dapat berfungsi sebagai elemen switching dalam rangkaian tanpa rangkaian elektronik internal yang sama, proximity sensor elektronik membutuhkan supply sesuai spesifikasinya.

5. Wiring lebih sensitif

Kesalahan PNP/NPN, common, voltage, atau load dapat menyebabkan sensor tidak bekerja.

6. Sensor dapat rusak akibat salah wiring

Khususnya pada tipe elektronik tertentu, wiring harus mengikuti diagram manufacturer.

7. False detection dapat terjadi jika pemasangan salah

Target, jarak, material, sensor tetangga, dan surrounding metal harus diperhatikan.

8. Tidak semua model cocok untuk area panas atau chemical

Harus memilih housing dan rating yang sesuai.

Kapan harus memakai limit switch?

Gunakan limit switch jika:

1. Anda membutuhkan kontak mekanis yang jelas.

2. Target memang harus mencapai posisi tertentu dan kontak mekanis membantu memastikan posisi tersebut.

3. Anda membutuhkan NO/NC contact untuk rangkaian kontrol tertentu.

4. Lingkungan memiliki kondisi yang membuat sensor elektronik sulit digunakan.

5. Mekanisme memiliki actuator/dog yang sudah dirancang untuk limit switch.

6. Kecepatan switching tidak terlalu tinggi.

7. Anda menginginkan diagnosis sederhana.

8. Anda membutuhkan model dengan karakteristik mechanical positive opening untuk fungsi tertentu.

9. Tidak ada masalah dengan kontak mekanis.

10. Biaya dan kemudahan penggantian menjadi pertimbangan penting.

Schneider mencantumkan limit switch sebagai solusi untuk presence, passing, positioning, dan end-of-travel pada sistem otomatis. citeturn0search39

Kapan harus memakai proximity sensor?

Gunakan proximity sensor jika:

1. Anda tidak ingin target menyentuh sensor.

2. Siklus switching tinggi.

3. Kecepatan deteksi tinggi dibutuhkan.

4. Target adalah logam dan inductive sensing cocok.

5. Ruang mekanis terbatas.

6. Anda ingin mengurangi keausan actuator.

7. Anda membutuhkan deteksi berulang dengan contactless sensing.

8. Mesin bekerja cepat.

9. Tidak ingin roller atau lever berada di jalur gerakan.

10. Kondisi mekanis tidak memungkinkan actuator disentuh secara aman.

Contoh aplikasi limit switch

Conveyor

Limit switch sangat umum digunakan untuk mendeteksi posisi mekanis tertentu pada conveyor.

Contoh:

pallet sampai ujung;

gate terbuka;

diverter mencapai posisi;

maintenance door mencapai posisi tertentu;

mechanical stop.

Mesin press

Pada mesin press, limit switch dapat digunakan untuk mendeteksi posisi tertentu mekanisme.

Namun untuk fungsi keselamatan, jangan otomatis menggunakan limit switch biasa.

Safety function membutuhkan perangkat dan arsitektur keselamatan yang sesuai risk assessment.

Hoist

Limit switch dapat digunakan sebagai end-of-travel atau positional limit pada mekanisme tertentu.

Untuk crane dan hoist, pemilihan safety-rated device dan redundancy harus mengikuti standar dan desain keselamatan yang berlaku.

Mesin packaging

Limit switch dapat digunakan untuk mendeteksi:

door;

cover;

mechanical position;

film mechanism;

guard.

Contoh aplikasi proximity sensor

Deteksi posisi cylinder

Sebuah inductive proximity sensor dapat mendeteksi piston atau target logam yang bergerak.

Pada pneumatic cylinder, sensor khusus dapat dipasang untuk mendeteksi magnet piston jika menggunakan magnetic cylinder sensor.

Deteksi gear

Proximity inductive dapat mendeteksi gigi gear untuk mengetahui keberadaan atau kecepatan putaran.

Deteksi metal part

Pada conveyor, sensor dapat mendeteksi apakah komponen logam sudah melewati titik tertentu.

Counting

Jika target logam lewat secara berulang, proximity dapat digunakan sebagai input counting.

Positioning

Proximity dapat digunakan sebagai reference position pada mesin otomatis.

Kapan limit switch lebih bagus daripada proximity?

Ini pertanyaan penting.

Misalnya ada sebuah mekanisme:

Sebuah carriage bergerak 500 mm.

Di ujungnya ada mechanical stop.

Anda ingin mengetahui bahwa carriage benar-benar sudah menekan stop.

Limit switch dengan roller dapat menjadi pilihan yang sangat masuk akal.

Mengapa?

Karena kontak mekanis dapat menjadi bagian dari logika positioning.

Namun jika carriage bergerak sangat cepat dan target melewati sensor tanpa menyentuh, proximity lebih masuk akal.

Jadi jangan bertanya:

“Mana yang lebih modern?”

Tanyakan:

“Bagaimana mekanisme mesin bergerak?”

Itulah pertanyaan yang benar.

Kapan proximity lebih bagus daripada limit switch?

Misalnya mesin packaging melakukan 120 cycle per minute.

Sebuah metal bracket lewat setiap cycle.

Jika memakai limit switch, actuator harus ditekan 120 kali per menit.

Dalam waktu panjang, mechanical wear menjadi pertimbangan.

Inductive proximity dapat mendeteksi bracket tanpa menyentuhnya.

Untuk kondisi seperti ini, proximity biasanya lebih tepat.

Contoh lain:

Sebuah gear berputar 1.500 rpm.

Anda ingin mendeteksi setiap gigi.

Limit switch jelas bukan pilihan yang baik.

Proximity sensor lebih tepat karena target dapat dideteksi tanpa kontak mekanis dan response speed-nya lebih tinggi.

Perbedaan PNP dan NPN

Ketika memilih proximity sensor, Anda akan sering menemukan:

PNP

NPN

Ini bukan sekadar kode model.

Ini berkaitan dengan cara output sensor bekerja.

Pada sistem PNP, output umumnya memberikan tegangan positif menuju input ketika sensor ON.

Pada NPN, output umumnya menarik input menuju 0 V.

Karena itu:

Jangan mengganti PNP dengan NPN hanya karena sensing distance sama.

PLC input dan wiring harus cocok.

Contoh:

PLC Anda menggunakan input yang dirancang untuk PNP sourcing sensor.

Jika Anda memasang NPN tanpa desain interface yang sesuai, sensor tidak akan bekerja sebagaimana yang diharapkan.

NO dan NC juga harus diperiksa.

Jangan hanya melihat “M18 inductive proximity 8 mm”.

Anda harus melihat:

supply voltage;

output type;

PNP/NPN;

NO/NC;

sensing distance;

flush/non-flush;

connector;

IP rating;

frequency;

ambient temperature.

Flush dan non-flush

Pada inductive proximity, pemasangan flush dan non-flush sangat penting.

Sensor shielded atau flush dapat dipasang dengan kondisi mounting yang berbeda dibanding non-shielded atau non-flush.

Benda logam di sekitar sensing face dapat mengubah karakteristik deteksi.

Karena itu, jangan membuat lubang mounting berdasarkan ukuran body saja.

Ikuti drawing manufacturer.

Sensing distance bukan sekadar angka

Misalnya sebuah sensor ditulis:

Sn = 8 mm.

Jangan langsung menganggap benda pasti terdeteksi pada 8 mm dalam semua kondisi.

Sensing distance dipengaruhi oleh:

material target;

ukuran target;

bentuk target;

mounting;

temperature;

sensor type;

dan kondisi instalasi.

Untuk inductive sensor, material target sangat penting.

Besi, baja, aluminium, kuningan, dan material logam lain tidak selalu menghasilkan jarak efektif yang identik.

Ini salah satu alasan engineer harus melihat correction factor atau spesifikasi manufacturer.

Sensor yang terlalu dekat juga belum tentu lebih baik.

Jika sensor dipasang terlalu dekat dengan target, getaran mekanis dapat menyebabkan impact atau perubahan posisi yang tidak diinginkan.

Sensor yang terlalu jauh dapat menyebabkan missed detection.

Cara memilih sensor berdasarkan aplikasi

Gunakan urutan berikut.

--------------------------------------------

1. Tentukan target

Logam?

Plastik?

Kayu?

Cairan?

Manusia?

Benda transparan?

--------------------------------------------

2. Tentukan jarak

1 mm?

5 mm?

10 mm?

20 mm?

100 mm?

Lebih jauh?

--------------------------------------------

3. Tentukan kecepatan

Target bergerak lambat atau sangat cepat?

--------------------------------------------

4. Tentukan lingkungan

Air?

Oil?

Debu?

Chemical?

Temperatur tinggi?

Vibration?

--------------------------------------------

5. Tentukan output

PNP?

NPN?

NO?

NC?

Relay?

--------------------------------------------

6. Tentukan supply

12 VDC?

24 VDC?

110 VAC?

220 VAC?

--------------------------------------------

7. Tentukan mounting

M8?

M12?

M18?

M30?

Rectangular?

--------------------------------------------

8. Tentukan koneksi

Cable?

M8 connector?

M12 connector?

--------------------------------------------

9. Tentukan kebutuhan safety

Apakah sensor merupakan bagian dari safety function?

Jika iya, jangan memilih berdasarkan sensor biasa saja.

--------------------------------------------

10. Tentukan serviceability

Apakah spare sensor mudah tersedia?

Apakah teknisi memahami tipe tersebut?

Apakah stok spare tersedia?

--------------------------------------------

Kesalahan yang sering dilakukan saat memilih sensor

Kesalahan pertama: memilih berdasarkan harga.

Sensor murah belum tentu murah setelah dihitung downtime.

Jika sensor Rp100.000 lebih murah tetapi rusak setiap beberapa minggu, total cost-nya bisa jauh lebih mahal.

Kesalahan kedua: memilih berdasarkan sensing distance saja.

Sensor 10 mm tidak otomatis lebih baik daripada sensor 5 mm.

Kesalahan ketiga: lupa PNP/NPN.

Ini sangat sering terjadi.

Kesalahan keempat: lupa flush/non-flush.

Kesalahan kelima: tidak memeriksa target material.

Kesalahan keenam: memasang dua inductive proximity terlalu dekat.

OMRON memperingatkan adanya mutual interference dan pengaruh surrounding metal sehingga jarak pemasangan harus mengikuti petunjuk produk. citeturn0search0

Kesalahan ketujuh: kabel sensor dibiarkan dekat sumber noise tanpa mempertimbangkan instalasi.

Kesalahan kedelapan: menggunakan proximity biasa untuk safety function tanpa validasi desain keselamatan.

Kesalahan kesembilan: memasang limit switch sehingga actuator menerima gaya dari arah yang tidak sesuai.

Kesalahan kesepuluh: tidak menyediakan spare.

Untuk mesin kritis, sensor yang terlihat murah dapat menghentikan produksi yang nilainya jauh lebih besar.

Troubleshooting limit switch

Jika limit switch tidak bekerja, periksa:

1. Apakah actuator bergerak? 2. Apakah actuator rusak? 3. Apakah spring return masih normal? 4. Apakah kontak NO/NC sesuai? 5. Apakah terminal longgar? 6. Apakah kabel putus? 7. Apakah contact resistance meningkat? 8. Apakah posisi mounting bergeser? 9. Apakah mechanical stop terlalu keras? 10. Apakah actuator mengalami overtravel?

Gunakan multimeter.

Dengan power sudah diamankan sesuai prosedur, ukur continuity pada kontak.

Troubleshooting proximity sensor

Jika proximity tidak bekerja:

1. Periksa supply voltage. 2. Periksa polaritas. 3. Periksa PNP/NPN. 4. Periksa NO/NC. 5. Periksa sensing distance. 6. Periksa target material. 7. Periksa mounting. 8. Periksa metal di sekitar sensor. 9. Periksa sensor tetangga. 10. Periksa kabel. 11. Periksa connector. 12. Periksa PLC input. 13. Periksa indicator LED sensor.

Jangan langsung mengganti sensor.

Banyak kasus “sensor rusak” sebenarnya adalah wiring atau mounting.

Limit switch vs proximity untuk industri berat

Di lingkungan seperti steel plant, rolling mill, foundry, atau material handling, kondisi jauh lebih keras.

Ada:

temperature;

scale;

oil;

water;

vibration;

impact;

dust;

dan mechanical shock.

Rockwell Automation menyatakan portfolio sensor dan switch industrinya mencakup perangkat yang dirancang untuk kondisi industri seperti vibration, temperature extremes, washdown, dan hazardous locations, tergantung model dan sertifikasinya. citeturn0search3

Namun jangan menerjemahkan pernyataan tersebut sebagai “semua limit switch dan proximity tahan kondisi ekstrem”.

Setiap model memiliki rating sendiri.

Untuk area panas, gunakan sensor yang memang memiliki temperature rating sesuai.

Untuk area washdown, gunakan enclosure/IP yang sesuai.

Untuk hazardous area, gunakan produk dengan sertifikasi yang tepat.

Pemilihan berdasarkan total cost of ownership

Harga pembelian bukan satu-satunya biaya.

Pertimbangkan:

Harga sensor

+

Bracket

+

Kabel

+

Connector

+

Installation

+

Maintenance

+

Spare

+

Downtime

Jika sebuah proximity Rp250.000 dapat bekerja dua tahun, sedangkan limit switch Rp150.000 harus diganti setiap tiga bulan, perhitungan ekonominya tidak lagi sederhana.

Sebaliknya, jika limit switch Rp150.000 bekerja bertahun-tahun dalam aplikasi tertentu dan proximity Rp250.000 sering mengalami false detection akibat lingkungan, limit switch justru lebih ekonomis.

Jadi keputusan terbaik adalah berdasarkan total lifecycle cost.

Apakah proximity selalu lebih awet?

Tidak.

Ini harus ditegaskan.

Proximity sensor tidak mempunyai actuator mekanis yang aus seperti limit switch, sehingga salah satu sumber wear mekanis dapat dihilangkan.

Tetapi proximity tetap bisa rusak karena:

overvoltage;

reverse polarity pada model yang tidak terlindungi;

short circuit;

temperature;

chemical;

water ingress;

mechanical impact;

cable damage;

EMI;

atau pemasangan yang salah.

Jadi “non-contact” bukan berarti “tidak bisa rusak”.

Apakah limit switch sudah ketinggalan zaman?

Tidak.

Limit switch masih sangat relevan.

Rockwell Automation tetap menyediakan limit switches sebagai bagian dari portfolio industrial sensors and switches, dan menjelaskan penggunaannya untuk precise and robust position detection pada material handling, packaging, dan heavy machinery. citeturn0search3

Yang berubah adalah cara engineer memilihnya.

Tidak semua masalah posisi harus diselesaikan dengan proximity.

Tidak semua masalah end-of-travel harus menggunakan limit switch.

Gunakan teknologi yang paling sesuai dengan mekanismenya.

Kombinasi limit switch dan proximity

Dalam beberapa mesin, keduanya justru dapat digunakan bersama.

Contohnya:

Proximity sensor untuk normal position feedback.

Limit switch untuk mechanical end-of-travel.

Dengan desain seperti ini, sistem dapat memperoleh dua lapisan informasi berbeda.

Namun jika digunakan untuk safety, desainnya harus mengikuti risk assessment dan standar keselamatan yang berlaku.

Jangan menganggap memasang dua sensor otomatis membuat mesin safe.

Perbandingan akhir

--------------------------------------------

Jika target harus menyentuh sensor:

Pilih → LIMIT SWITCH

--------------------------------------------

Jika target tidak boleh menyentuh sensor:

Pilih → PROXIMITY

--------------------------------------------

Jika frekuensi switching sangat tinggi:

Cenderung → PROXIMITY

--------------------------------------------

Jika membutuhkan NO/NC mechanical contact:

Cenderung → LIMIT SWITCH

--------------------------------------------

Jika target berupa logam:

Cenderung → INDUCTIVE PROXIMITY

--------------------------------------------

Jika membutuhkan actuator mekanis sebagai bagian dari mekanisme:

Pilih → LIMIT SWITCH

--------------------------------------------

Jika ruang pemasangan sempit:

Cenderung → PROXIMITY

--------------------------------------------

Jika membutuhkan deteksi cepat:

Cenderung → PROXIMITY

--------------------------------------------

Jika mekanisme membutuhkan konfirmasi physical end-of-travel:

Cenderung → LIMIT SWITCH

--------------------------------------------

Jika lingkungan sangat kotor:

Bisa keduanya, tetapi pilih berdasarkan rating dan teknologi sensor yang tepat.

--------------------------------------------

Kesimpulan

Tidak ada pemenang mutlak antara limit switch dan proximity sensor.

Tetapi jika harus memberikan keputusan yang jelas, proximity sensor biasanya merupakan pilihan yang lebih baik untuk deteksi posisi berulang, cepat, dan non-contact, terutama ketika targetnya logam dan kondisi instalasi mendukung.

Limit switch lebih tepat ketika kontak mekanis memang dibutuhkan, ketika desain mesin sudah menyediakan actuator atau dog, ketika mechanical end-of-travel menjadi bagian penting dari deteksi, atau ketika Anda membutuhkan switching contact yang sederhana dan mudah didiagnosis.

Jadi jangan mengganti semua limit switch dengan proximity hanya karena proximity dianggap lebih modern.

Begitu juga jangan memasang limit switch pada mesin berkecepatan tinggi hanya karena harganya murah.

Gunakan aturan sederhana:

Mesin lambat + kontak mekanis dibutuhkan → limit switch.

Mesin cepat + target berulang + non-contact → proximity.

Target logam → pertimbangkan inductive proximity.

Target non-logam → pertimbangkan teknologi proximity lain yang sesuai.

End-of-travel mekanis → limit switch sering menjadi pilihan yang kuat.

Safety function → pilih perangkat safety yang memang dirancang dan disertifikasi untuk fungsi tersebut.

Dan satu hal yang paling penting:

Sensor yang bagus adalah sensor yang sesuai dengan cara mesin bekerja.

Bukan sensor yang paling mahal.

Bukan sensor yang paling modern.

Bukan pula sensor yang paling banyak dipakai oleh pabrik lain.

Engineer yang benar memilih berdasarkan target, jarak, kecepatan, lingkungan, output, wiring, safety, maintenance, dan total cost of ownership.

Itulah alasan limit switch masih bertahan di industri, sementara proximity sensor terus berkembang.

Keduanya bukan musuh.

Keduanya adalah dua alat berbeda untuk menyelesaikan masalah deteksi yang berbeda.

Sumber teknis

1. OMRON Industrial Automation — Overview of Proximity Sensors. https://www.ia.omron.com/support/guide/41/introduction.html

2. OMRON Industrial Automation — Proximity Sensors Technical Explanation. https://www.ia.omron.com/data_pdf/guide/41/proximity_tg_e_6_2.pdf

3. OMRON Industrial Automation — Operating Principles of Inductive Proximity Sensors. https://www.ia.omron.com/data_pdf/guide/41/proximity_tg_e_5_1_2(principles).pdf

4. Schneider Electric — OsiSense XC Limit Switches. https://iportal2.schneider-electric.com/Contents/docs/LIMIT%20SWITCHES%20OSISENSE%20XC%20STANDARD.PDF

5. Rockwell Automation — Presence Sensing. https://literature.rockwellautomation.com/idc/groups/literature/documents/br/sensor-br001_-en-p.pdf

6. Rockwell Automation — Industrial Sensors & Switches. https://www.rockwellautomation.com/

Catatan teknis

Spesifikasi sensing distance, electrical rating, IP rating, temperature range, output configuration, switching frequency, actuator travel, dan environmental resistance berbeda antarproduk. Contoh yang disebutkan dalam artikel tidak boleh dianggap sebagai spesifikasi universal semua sensor.

Untuk penggantian sensor di mesin produksi, cocokkan model lama dengan datasheet manufacturer dan periksa supply, output, wiring, mounting, sensing distance, target, serta kondisi lingkungan sebelum memasang sensor baru.
