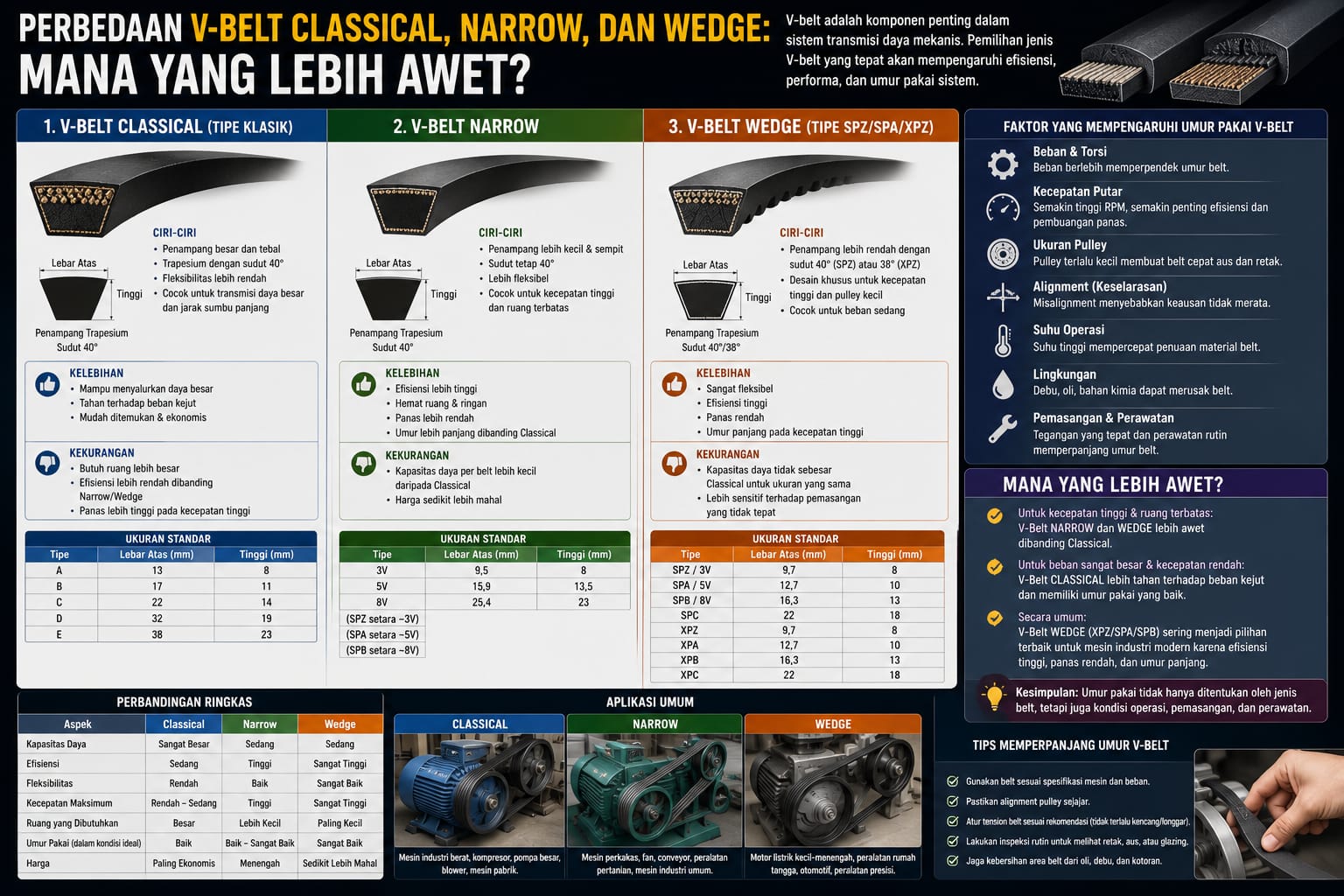

Perbedaan V-Belt Classical, Narrow, dan Wedge: Mana yang Lebih Awet?

Di banyak mesin industri, V-belt terlihat seperti komponen yang sederhana. Bentuknya hanya berupa sabuk karet yang bekerja menghubungkan dua pulley. Namun begitu sebuah conveyor berhenti, blower kehilangan putaran, pompa tidak mencapai kapasitas, atau motor mulai panas karena belt slip, barulah terlihat bahwa komponen kecil ini sebenarnya memegang peran penting dalam sistem transmisi daya.

Di lapangan juga masih sering terjadi kesalahan ketika memilih V-belt. Ada yang mengganti belt hanya berdasarkan ukuran panjang. Ada yang menganggap belt A, B, SPA, SPB, 3V, dan 5V dapat saling menggantikan selama lebarnya terlihat hampir sama. Ada pula yang menganggap narrow atau wedge belt pasti lebih awet daripada classical belt.

Anggapan terakhir terdengar masuk akal, tetapi tidak sepenuhnya benar.

Narrow atau wedge V-belt memang mempunyai konstruksi yang memungkinkan transmisi daya lebih besar dalam ruang yang relatif kompak. Gates menjelaskan bahwa narrow-section V-belt dapat memberikan daya lebih besar pada ruang yang sama dibandingkan classical-section V-belt. citeturn0search37 Namun umur belt bukan hanya ditentukan oleh bentuk penampangnya.

Alignment pulley, diameter pulley, tension, temperatur, oli, debu, shock load, jumlah start-stop, kualitas material, kondisi bearing, dan bahkan kondisi pulley bisa menentukan apakah sebuah V-belt bertahan beberapa bulan atau justru rusak jauh lebih cepat.

Karena itu, kalau pertanyaannya adalah “Classical, Narrow, atau Wedge, mana yang paling awet?”, jawaban paling tepat adalah:

Tidak ada tipe yang otomatis paling awet untuk semua mesin.

Tetapi jika mesin dirancang baru dan membutuhkan transmisi daya tinggi dengan ruang terbatas, narrow/wedge belt biasanya menjadi pilihan yang lebih unggul. Jika mesin lama memang dirancang menggunakan classical belt, menggantinya dengan wedge tanpa mengganti pulley bukan upgrade, melainkan kesalahan.

Apa sebenarnya V-belt?

V-belt adalah elemen transmisi daya yang bekerja melalui gesekan antara sisi belt dan dinding groove pulley.

Ketika pulley penggerak berputar, gaya tarik pada belt diteruskan ke pulley yang digerakkan. Bentuk penampang yang menyerupai huruf V membuat belt masuk ke dalam groove pulley sehingga gaya kontak pada sisi belt dapat menghasilkan transmisi torsi.

Sistem ini berbeda dengan flat belt yang menggunakan permukaan relatif datar.

V-belt menjadi sangat populer karena konstruksinya sederhana, relatif murah, mudah dirawat, mampu bekerja pada berbagai konfigurasi, dan dapat meredam sebagian getaran dibandingkan transmisi gear yang kaku.

Dalam industri, V-belt dapat ditemukan pada:

motor listrik; blower; fan; pompa; compressor; conveyor; cooling tower; dust collector; machine tools; rolling equipment; HVAC; agricultural machinery; dan berbagai mesin produksi.

Namun V-belt bukan satu jenis produk.

Ada beberapa keluarga profile yang mempunyai dimensi dan karakteristik berbeda.

Tiga kelompok yang sering dibandingkan adalah classical, narrow, dan wedge.

Istilah narrow dan wedge juga sering digunakan secara tumpang tindih. Dalam katalog industri, profile SPZ, SPA, SPB, dan SPC umumnya disebut wedge belt atau narrow-section V-belt. Gates juga menggunakan istilah narrow atau deep wedge untuk keluarga produknya. citeturn0search3

Classical V-belt: generasi yang lebih umum

Classical V-belt merupakan profile yang sudah sangat lama digunakan dan masih banyak ditemukan pada mesin industri.

Kode yang umum adalah:

Z; A; B; C; D; E.

SKF, misalnya, mencantumkan Z, A, B, C, D, dan E sebagai classical belts, dengan lebar nominal berbeda untuk setiap profile. citeturn0search0

Dalam sistem imperial, keluarga yang sering dijumpai adalah:

3L; 4L; 5L; A; B; C; D; E.

Namun kode tersebut tidak boleh dibaca hanya sebagai nama produk. Setiap profile mempunyai dimensi penampang dan sistem pengukuran panjang tertentu.

Secara umum, classical belt mempunyai penampang lebih lebar dan lebih dangkal dibandingkan narrow wedge belt dengan kelas daya yang sebanding.

Contoh dimensi nominal yang umum untuk classical belt:

A sekitar 1/2 inch × 5/16 inch; B sekitar 21/32 inch × 13/32 inch; C sekitar 7/8 inch × 17/32 inch; D sekitar 1-1/4 inch × 3/4 inch; E sekitar 1-1/2 inch × 1 inch.

Optibelt juga memberikan data profile classical menurut DIN 2215/ISO 4184 dalam katalog teknisnya. citeturn0search38turn0search39

Classical bukan berarti teknologi buruk.

Ini penting.

Banyak mesin yang sudah bekerja puluhan tahun tetap menggunakan classical V-belt karena sistem pulley, center distance, shaft arrangement, dan kebutuhan dayanya memang dirancang untuk profile tersebut.

Jika sebuah mesin membutuhkan belt B dan pulleynya juga menggunakan groove B, memasang belt B berkualitas baik dengan tension dan alignment yang benar dapat memberikan umur kerja yang sangat panjang.

Narrow V-belt: lebih kecil tetapi mampu membawa daya besar

Narrow V-belt dikembangkan untuk mendapatkan kapasitas transmisi daya yang lebih tinggi dengan penampang yang lebih sempit.

Profile yang umum antara lain:

SPZ; SPA; SPB; SPC.

Dalam sistem Amerika juga sering ditemukan:

3V; 5V; 8V.

SKF mencantumkan SPZ, SPA, SPB, SPC serta 3V, 5V, dan 8V sebagai keluarga narrow/wedge belt. citeturn0search0

Gates juga memberikan pasangan profile seperti SPZ/3V, SPB/5V, dan 8V dalam katalog industrial power transmission. citeturn0search37

Keunggulan utama narrow belt terletak pada bentuknya yang lebih dalam.

Bentuk tersebut membuat belt dapat menghasilkan kemampuan transmisi daya yang tinggi dibandingkan belt classical dengan ruang yang sebanding.

Itulah sebabnya narrow belt banyak digunakan pada:

fan besar; blower; pump; compressor; industrial drives; HVAC; conveyor; dan mesin dengan kebutuhan daya relatif tinggi.

Apa itu wedge belt?

Wedge belt pada dasarnya mengacu pada V-belt dengan profile yang lebih dalam dan berbentuk wedge.

Contoh paling umum adalah SPZ, SPA, SPB, dan SPC.

Optibelt menjelaskan wedge belt menurut DIN 7753 dan ISO 4184, sementara classical V-belt menggunakan standar profile yang berbeda. citeturn0search4turn0search39

Karena istilah “narrow” dan “wedge” sering dipakai untuk kelompok yang sama, pembaca tidak perlu terlalu terpaku pada perbedaan istilah.

Yang lebih penting adalah melihat:

profile; dimensi penampang; panjang; groove pulley; kapasitas daya; kecepatan; diameter minimum pulley; dan konstruksi belt.

Classical vs narrow/wedge

Perbedaan paling penting bukan pada nama, tetapi pada geometri.

Classical:

lebih lebar; lebih dangkal; banyak digunakan pada mesin lama; tersedia dalam banyak profile; cocok untuk general-purpose drives; dan biasanya membutuhkan lebih banyak belt jika kebutuhan daya sangat besar.

Narrow/wedge:

lebih sempit; lebih dalam; mampu mentransmisikan daya tinggi; dapat membuat desain drive lebih kompak; sering menggunakan pulley dengan groove khusus; dan dapat mengurangi jumlah belt yang diperlukan.

Gates menyebut bahwa narrow-section V-belt dapat menghasilkan lebih banyak daya dalam ruang yang tersedia dan memungkinkan desain drive yang lebih compact dibandingkan classical-section V-belt. citeturn0search37

Perbedaan ukuran yang sering membuat teknisi keliru

Kesalahan yang sangat sering terjadi adalah melihat lebar belt lalu menyimpulkan dua belt dapat saling menggantikan.

Contohnya:

Classical B dan narrow 5V dapat terlihat mempunyai lebar yang mendekati.

Tetapi keduanya tidak identik.

B memiliki profile classical.

5V memiliki profile narrow/wedge.

Groove pulley-nya berbeda.

Optibelt secara jelas membedakan geometry pulley untuk wedge belt dan classical V-belt. citeturn0search39

Artinya:

B belt harus bekerja pada pulley yang sesuai untuk B.

5V harus bekerja pada pulley yang sesuai untuk 5V.

Jangan memasang 5V pada groove B hanya karena lebarnya terlihat hampir sama.

Sebaliknya, jangan memasang B pada pulley 5V.

Belt mungkin terlihat masuk.

Mesin bahkan mungkin masih berputar.

Tetapi kontak sisi belt dengan groove tidak akan bekerja sebagaimana desainnya.

Dalam jangka panjang, hasilnya bisa berupa slip, panas, keausan, vibration, dan kegagalan prematur.

Tabel perbandingan utama

Classical V-belt

Profile umum: Z, A, B, C, D, E

Karakter: Lebih lebar dan relatif dangkal

Kapasitas daya: Baik untuk general-purpose drive

Kebutuhan ruang: Cenderung lebih besar untuk daya tinggi

Pulley: Classical groove

Keuntungan: Mudah ditemukan, banyak digunakan, cocok untuk mesin existing

Kekurangan: Untuk daya tinggi dapat membutuhkan beberapa belt dan pulley lebih lebar

Narrow/wedge V-belt

Profile umum: SPZ, SPA, SPB, SPC, 3V, 5V, 8V

Karakter: Lebih sempit dan lebih dalam

Kapasitas daya: Tinggi untuk ukuran drive yang relatif compact

Kebutuhan ruang: Lebih compact

Pulley: Narrow/wedge groove

Keuntungan: Power density tinggi dan dapat mengurangi jumlah belt

Kekurangan: Tidak boleh dipasang pada pulley classical

Mana yang lebih kuat?

Jika yang dimaksud adalah kemampuan mentransmisikan daya per unit ruang, narrow/wedge biasanya lebih unggul.

Jika yang dimaksud adalah ketahanan terhadap kondisi operasi tertentu, jawabannya tidak otomatis narrow.

Contohnya, sebuah classical B berkualitas tinggi yang bekerja pada pulley sesuai, tension tepat, alignment sempurna, temperatur normal, dan tanpa kontaminasi oli dapat bertahan lebih lama daripada narrow belt yang dipasang salah.

Jadi “lebih kuat” dan “lebih awet” adalah dua pertanyaan berbeda.

Power capacity bukan umur pakai.

Ini harus dipahami oleh teknisi maintenance.

Mana yang lebih awet?

Jawaban tegasnya:

Dalam kondisi desain yang sama-sama benar, narrow/wedge belt sangat menarik untuk aplikasi daya tinggi dan desain compact. Tetapi tidak ada dasar untuk mengatakan semua wedge belt pasti lebih awet daripada semua classical belt.

Umur V-belt lebih banyak ditentukan oleh kondisi sistem.

Faktor pertama: alignment

Pulley yang tidak sejajar membuat belt menerima gaya lateral yang tidak semestinya.

Jika dua pulley tidak berada pada bidang yang sama, belt dapat berjalan miring.

Akibatnya:

sisi belt cepat aus; belt menghasilkan panas; edge menjadi rusak; belt dapat bergerak keluar groove; vibration meningkat; dan umur belt turun.

Gates dalam manual preventive maintenance-nya menekankan pentingnya alignment dan maintenance pada drive untuk mencegah premature belt failure. citeturn0search36

Sebelum mengganti belt, periksa pulley.

Jangan hanya melihat belt lama yang sudah retak.

Faktor kedua: tension

Tension terlalu rendah menyebabkan slip.

Slip menghasilkan panas.

Panas mempercepat degradasi material belt.

Tension terlalu tinggi juga bukan solusi.

Tension berlebihan dapat meningkatkan beban pada:

bearing motor; bearing driven shaft; shaft; pulley; dan belt cord.

Jadi tension harus mengikuti rekomendasi manufacturer atau hasil perhitungan drive.

Jangan menggunakan metode “dipukul dengan tangan lalu dianggap cukup”.

Untuk instalasi kritis, gunakan metode pengukuran tension yang sesuai.

Faktor ketiga: diameter pulley

Diameter pulley sangat penting.

Jika pulley terlalu kecil untuk profile belt, belt mengalami bending yang lebih berat setiap kali melewati pulley.

Siklus bending berulang dapat mempercepat fatigue pada cord.

Optibelt memberikan rekomendasi minimum pulley diameter berdasarkan profile belt. citeturn0search38

Ini juga menjelaskan mengapa mengganti belt dengan profile lain tanpa menghitung ulang pulley bukan tindakan sederhana.

Belt baru mungkin memiliki kebutuhan diameter minimum yang berbeda.

Faktor keempat: temperatur

Karet dan material belt memiliki batas temperatur kerja.

Temperatur terlalu tinggi mempercepat aging.

Pada lingkungan panas, pilih konstruksi belt yang memang dirancang untuk kondisi tersebut.

Gates mencantumkan rentang temperatur produk yang berbeda-beda bergantung pada konstruksi dan product family. Misalnya beberapa narrow belt Gates berada pada rentang sekitar -30°C hingga +70°C, sedangkan product line tertentu memiliki spesifikasi berbeda. citeturn0search3turn0search5

Jangan menganggap semua V-belt mempunyai temperature rating yang sama.

Faktor kelima: oli dan chemical

Oli adalah musuh bagi banyak belt rubber jika belt tidak dirancang untuk kondisi tersebut.

Jika ada kebocoran oli dari gearbox, bearing housing, hydraulic system, atau seal shaft yang mengenai V-belt, jangan langsung menyalahkan kualitas belt.

Cari sumber kebocoran.

Belt yang terus terpapar oil dapat mengalami perubahan sifat material dan kehilangan kemampuan grip.

Beberapa belt mempunyai konstruksi atau material yang lebih tahan terhadap lingkungan tertentu, tetapi compatibility tetap harus diverifikasi dari manufacturer.

Faktor keenam: debu

Debu dapat mengurangi grip dan mempercepat keausan.

Pada pabrik semen, stone crushing, foundry, steel processing, woodworking, dan industri dengan particulate tinggi, kondisi lingkungan harus diperhitungkan.

Debu yang masuk ke area pulley juga dapat mengubah kondisi permukaan groove.

Jika belt sering putus di lingkungan seperti ini, jangan hanya menaikkan ukuran belt.

Perbaiki environmental control dan proteksi drive jika memungkinkan.

Faktor ketujuh: shock load

Mesin yang start-stop dengan beban besar memberikan beban berbeda dibandingkan mesin yang berputar stabil.

Contohnya:

crusher; conveyor dengan material berat; blower dengan inertia besar; compressor; dan mesin produksi yang sering start-stop.

Shock load dapat meningkatkan fatigue pada belt.

Dalam kondisi seperti ini, konstruksi cord dan jumlah belt harus dipilih berdasarkan perhitungan daya yang benar.

Faktor kedelapan: kualitas pulley

Pulley yang sudah aus dapat membuat belt baru cepat rusak.

Perhatikan:

groove wear; groove angle; permukaan groove; diameter; runout; keyway; balance; dan alignment.

Jika groove pulley sudah berubah bentuk, memasang belt baru hanya menyelesaikan masalah untuk sementara.

Belt baru akan mengikuti kondisi pulley yang sudah salah.

Akibatnya belt cepat aus lagi.

Faktor kesembilan: bearing

Bearing yang mulai rusak dapat membuat shaft mengalami getaran atau posisi pulley berubah.

Akibatnya V-belt ikut menerima kondisi abnormal.

Inilah sebabnya penggantian belt harus disertai pemeriksaan mekanis.

Jangan mengganti belt berkali-kali jika akar masalahnya adalah bearing.

Faktor kesepuluh: storage

Belt yang disimpan sembarangan juga dapat mengalami penurunan kualitas sebelum digunakan.

Jangan menaruh V-belt di bawah sinar matahari langsung, dekat sumber panas, atau dalam kondisi tertekuk tajam.

Belt sebaiknya disimpan sesuai rekomendasi manufacturer.

Jangan menggantung belt dengan cara yang membuat belt berubah bentuk secara permanen.

Bagaimana menentukan classical atau wedge?

Mulailah dari mesin.

Jika mesin sudah menggunakan pulley classical, gunakan profile classical yang sesuai kecuali ada engineering conversion yang benar.

Jika mesin menggunakan pulley SPB, gunakan SPB.

Jika menggunakan 5V, gunakan 5V.

Jangan mulai dari merek.

Mulailah dari profile.

Setelah itu tentukan panjang.

Kemudian tentukan konstruksi.

Barulah pilih merek.

Urutan yang lebih aman:

1. Identifikasi mesin. 2. Identifikasi pulley. 3. Baca marking belt lama. 4. Ukur profile. 5. Ukur panjang dengan metode yang benar. 6. Periksa kondisi pulley. 7. Hitung kebutuhan daya. 8. Periksa speed ratio. 9. Periksa diameter minimum pulley. 10. Tentukan jumlah belt. 11. Pilih belt manufacturer. 12. Tentukan tension. 13. Lakukan alignment. 14. Uji setelah instalasi.

Jangan membalik urutan ini.

Kesalahan umum saat membaca kode belt

Misalnya tertulis:

SPB 2240.

SPB menunjukkan profile.

2240 menunjukkan panjang sesuai sistem pengukuran yang digunakan manufacturer.

Tetapi teknisi tidak boleh menganggap semua angka panjang dari semua keluarga belt menggunakan metode yang sama.

Gates, misalnya, membedakan datum length dan effective length dalam penandaan product tertentu. citeturn0search37

SKF juga menjelaskan nomenclature untuk classical dan narrow belt secara berbeda. citeturn0search0

Karena itu full part number harus dibaca bersama katalog manufacturer.

Mengapa belt dengan panjang sama belum tentu sama?

Karena titik referensi pengukuran panjang dapat berbeda.

Ada:

inside length; outside length; datum length; effective length.

Perbedaan ini sangat penting ketika mengganti merek.

Jangan mengambil belt “panjang 1.000 mm” lalu menganggap semua produk dengan tulisan 1.000 mm identik.

Manufacturer dapat menggunakan sistem reference length berbeda.

Optibelt menyediakan conversion factor antara beberapa jenis panjang pada katalog teknisnya. citeturn0search38

Itulah mengapa cross-reference harus berdasarkan profile dan standard, bukan sekadar angka panjang.

Apakah A bisa diganti SPA?

Dalam beberapa desain, konversi dari classical ke wedge dapat dilakukan.

Namun bukan berarti A dan SPA dapat langsung ditukar.

Optibelt menjelaskan bahwa pada existing drive dengan classical profile tertentu, conversion ke wedge profile dapat dilakukan dengan syarat minimum pulley diameter dipenuhi dan pulley yang sesuai wedge belt digunakan. citeturn0search4

Jadi:

A → SPA bukan sekadar membeli belt baru.

Harus diperiksa:

pulley; diameter; power; speed; center distance; belt length; jumlah belt; dan tension.

Apakah B bisa diganti SPB?

Prinsipnya sama.

B dan SPB mempunyai profile berbeda.

Konversi mungkin dilakukan dalam desain yang sesuai, tetapi pulley harus mendukung profile baru.

Jangan memasang SPB ke pulley B hanya karena belt terlihat masuk.

Kapan upgrade ke wedge layak dilakukan?

Upgrade masuk akal ketika:

1. Mesin kekurangan ruang. 2. Jumlah belt terlalu banyak. 3. Daya yang ditransmisikan tinggi. 4. Pulley ingin dibuat lebih compact. 5. Existing drive sudah mendekati batas kapasitas. 6. Perusahaan ingin mengurangi jumlah belt. 7. Sistem akan direbuild secara engineering.

Upgrade tidak masuk akal jika hanya dilakukan karena:

“Wedge lebih modern.”

Teknologi baru tidak selalu lebih tepat untuk mesin lama.

Jika sistem existing sudah stabil, biaya conversion harus dibandingkan dengan keuntungan nyata.

Contoh kasus sederhana

Sebuah fan industri menggunakan empat belt classical B.

Motor 75 kW.

Setelah beberapa tahun, perusahaan mengalami:

belt sering slip; pulley mulai aus; dan ruang drive terbatas.

Engineer kemudian mengevaluasi kemungkinan menggunakan wedge belt.

Jika perhitungan menunjukkan dua atau tiga belt wedge sudah cukup, maka perubahan dapat memberikan keuntungan:

jumlah belt lebih sedikit; pulley lebih compact; maintenance lebih sederhana; dan kebutuhan ruang berkurang.

Tetapi engineer tetap harus mengganti pulley dan melakukan perhitungan ulang.

Jika hanya belt yang diganti sementara pulley lama dipertahankan, masalah baru dapat muncul.

Bagaimana jika classical belt lebih murah?

Harga satu belt memang sering terlihat lebih rendah.

Tetapi jangan menghitung hanya harga satu unit.

Misalnya:

4 belt classical × Rp300.000 = Rp1.200.000.

Sedangkan:

2 belt wedge × Rp500.000 = Rp1.000.000.

Dalam contoh tersebut wedge justru lebih murah pada level belt.

Namun pulley dan conversion cost dapat mengubah perhitungan.

Karena itu total cost harus mencakup:

belt; pulley; installation; downtime; maintenance; bearing load; energy loss; dan service interval.

Apakah jumlah belt lebih banyak berarti lebih awet?

Tidak.

Lebih banyak belt berarti beban dapat dibagi, tetapi juga berarti lebih banyak komponen yang harus berada dalam kondisi matching dan tension yang benar.

Pada multi-belt drive, perbedaan panjang antar belt dapat menyebabkan distribusi beban tidak merata.

Karena itu gunakan matched belt atau sistem matching sesuai rekomendasi manufacturer.

Gates menyebut sistem matching tertentu seperti UNISET yang memungkinkan belt dari ukuran terkait digunakan tanpa matching tambahan pada product family yang memenuhi toleransi tersebut. citeturn0search37

Untuk aplikasi kritis, jangan mencampur belt lama dan baru dalam satu set tanpa mempertimbangkan rekomendasi manufacturer.

Bagaimana belt yang terlalu longgar terlihat?

Gejala:

slip; suara mencicit; permukaan belt mengkilap; panas; putaran driven pulley turun; dan debu karet meningkat.

Jangan langsung mengganti belt.

Periksa tension dan load.

Bagaimana belt yang terlalu kencang terlihat?

Gejala dapat berupa:

bearing cepat panas; bearing cepat rusak; shaft load tinggi; belt mengalami fatigue; getaran; dan noise.

Karena itu tension harus diukur.

Bukan diperkirakan.

Bagaimana mengetahui belt aus?

Periksa:

retak; fraying; glazing; edge wear; chunking; burn mark; oil contamination; cord exposure; dan perubahan bentuk.

Jika belt menunjukkan kerusakan abnormal, cari akar penyebab.

Retak melintang dapat berkaitan dengan bending atau aging.

Edge wear dapat menunjukkan alignment atau pulley problem.

Glazing sering berkaitan dengan slip.

Oil contamination menunjukkan masalah lingkungan atau kebocoran.

Cord terlihat menunjukkan kerusakan serius dan belt harus diganti.

Apakah belt putus berarti kualitas belt buruk?

Tidak selalu.

Belt putus bisa disebabkan:

overload; misalignment; tension salah; pulley terlalu kecil; shock load; foreign object; bearing seizure; shaft problem; atau installation error.

Dalam maintenance, belt yang putus adalah symptom.

Akar masalahnya harus dicari.

Kalau hanya mengganti belt, mesin kemungkinan akan mengalami kegagalan yang sama.

Classical vs narrow vs wedge: tabel lengkap

Aspek | Classical | Narrow/Wedge

Profile umum | Z, A, B, C, D, E | SPZ, SPA, SPB, SPC, 3V, 5V, 8V

Penampang | Lebih lebar dan dangkal | Lebih sempit dan dalam

Power density | Baik | Lebih tinggi

Kebutuhan ruang | Lebih besar untuk daya tinggi | Lebih compact

Jumlah belt | Dapat lebih banyak | Dapat lebih sedikit

Pulley | Classical groove | Wedge groove

Interchangeability | Hanya dengan profile yang sesuai | Hanya dengan groove yang sesuai

Aplikasi | General industrial drive | High-power dan compact drive

Mesin lama | Sangat umum | Tergantung desain

Mesin baru | Masih sangat relevan | Sangat menarik untuk desain compact

Maintenance | Sederhana | Sederhana jika sistem tepat

Risiko salah pilih | Tinggi jika profile diabaikan | Tinggi jika pulley tidak sesuai

Potensi penghematan ruang | Sedang | Tinggi

Apakah wedge selalu lebih efisien?

Wedge belt dapat memiliki efisiensi tinggi, tetapi efisiensi aktual bergantung pada keseluruhan drive.

Optibelt mencantumkan efficiency hampir 97% untuk salah satu product family wedge belt tertentu dalam kondisi yang ditentukan manufacturer. citeturn0search4

Angka tersebut jangan diterapkan ke semua wedge belt.

Efisiensi dipengaruhi oleh:

tension; alignment; speed; load; pulley; bending; temperature; dan kondisi belt.

Belt yang salah tension tetap dapat kehilangan energi walaupun materialnya berkualitas tinggi.

Bagaimana memilih merek?

Setelah profile dan specification sudah benar, barulah merek dipilih.

Beberapa manufacturer yang sangat dikenal di power transmission antara lain:

Gates; Optibelt; SKF; ContiTech; dan manufacturer industrial lain.

Gates menyediakan berbagai classical dan narrow belt dalam katalog power transmission. citeturn0search36turn0search37

Optibelt menyediakan classical belt dan wedge belt berdasarkan standard industri seperti DIN dan ISO. citeturn0search38turn0search39

SKF juga memiliki nomenclature untuk classical dan narrow belts. citeturn0search0

Untuk mesin kritis, gunakan supplier resmi atau distributor yang mampu menyediakan datasheet dan traceability.

Jangan membeli hanya berdasarkan foto.

Dua belt yang tampak identik di marketplace belum tentu mempunyai konstruksi cord, rubber compound, tolerance, dan performance yang sama.

Bagaimana menentukan belt yang benar untuk mesin existing?

Jika belt lama masih dapat dibaca, catat:

merek; kode; profile; panjang; jumlah belt; dan konstruksi.

Kemudian foto marking tersebut.

Setelah itu cocokkan dengan katalog manufacturer.

Jika marking sudah hilang, ukur:

top width; height; outside length; datum/effective length sesuai metode; dan pulley groove.

Untuk drive kritis, pengukuran sebaiknya dilakukan oleh teknisi atau engineer yang memahami standard belt.

Jangan mengandalkan pengukuran panjang dengan cara melilitkan meteran secara sembarangan lalu langsung membeli.

Apa yang harus diperiksa sebelum membeli?

Checklist sederhana:

[ ] Profile belt benar [ ] Panjang benar [ ] Pulley sesuai [ ] Diameter pulley memenuhi minimum [ ] Power capacity cukup [ ] Speed sesuai [ ] Jumlah belt cukup [ ] Belt set matching sesuai kebutuhan [ ] Temperature sesuai [ ] Lingkungan bebas dari oil contamination atau belt compatible [ ] Tension dapat disetel [ ] Alignment pulley baik [ ] Bearing dalam kondisi baik [ ] Manufacturer memiliki datasheet [ ] Part number dapat diverifikasi

Jika salah satu poin penting tidak diketahui, jangan buru-buru membeli.

Kesimpulan: mana yang lebih awet?

Sekarang kembali ke pertanyaan utama.

Classical, narrow, atau wedge?

Jika mesin existing memang menggunakan classical belt dan pulley classical, gunakan classical yang tepat.

Jika sistem membutuhkan daya tinggi dan ruang terbatas, narrow/wedge lebih unggul secara desain.

Jika sebuah drive akan direkayasa ulang dari awal, narrow/wedge biasanya menjadi pilihan yang sangat menarik karena mampu memberikan power density tinggi dan desain yang lebih compact. Gates secara khusus menempatkan narrow V-belt sebagai solusi untuk mendapatkan lebih banyak power dalam ruang yang lebih kecil. citeturn0search37

Tetapi jika pertanyaannya:

“Mana yang pasti paling awet?”

Jawabannya:

Tidak ada.

Belt yang paling awet adalah belt yang profile-nya benar, pulley-nya benar, tension-nya benar, alignment-nya benar, diameter pulley-nya sesuai, lingkungan kerjanya sesuai, dan kualitas konstruksinya baik.

Dalam banyak kasus, faktor instalasi justru lebih menentukan daripada sekadar memilih belt yang lebih mahal.

Jangan mengubah B menjadi SPB hanya karena SPB dianggap lebih kuat.

Jangan mengganti A menjadi SPA hanya karena SPA dianggap lebih modern.

Dan jangan menganggap 5V bisa masuk ke pulley B hanya karena lebarnya terlihat hampir sama.

V-belt adalah sistem.

Belt, pulley, shaft, bearing, motor, driven machine, tension, alignment, dan load semuanya bekerja sebagai satu kesatuan.

Kalau salah satu bagian tidak cocok, belt baru tidak akan menyelesaikan masalah.

Pilihan paling aman untuk maintenance adalah mempertahankan profile OEM pada mesin existing kecuali ada perhitungan engineering untuk conversion.

Pilihan paling menarik untuk desain baru atau upgrade drive berdaya tinggi adalah narrow/wedge, terutama ketika ruang terbatas dan jumlah belt ingin dikurangi.

Sedangkan classical tetap menjadi pilihan yang sangat relevan untuk banyak mesin general-purpose, terutama equipment lama yang memang sudah dirancang untuk profile tersebut.

Jadi, jangan memilih V-belt berdasarkan pertanyaan “mana yang paling kuat?”

Tanyakan:

Berapa daya yang harus ditransmisikan?

Berapa rpm?

Berapa diameter pulley?

Berapa center distance?

Bagaimana kondisi lingkungan?

Berapa temperatur?

Apakah ada shock load?

Bagaimana alignment?

Berapa jam operasi?

Dan yang paling penting:

Profile pulley apa yang digunakan?

Setelah semua itu diketahui, barulah keputusan antara classical, narrow, dan wedge menjadi keputusan engineering, bukan sekadar keputusan membeli belt.

Sumber teknis

1. Gates Industrial Power Transmission Catalogue. https://www.gates.com/

2. Gates Preventive Maintenance Manual. https://www.gates.com/

3. SKF Power Transmission Products – Belt Nomenclature. https://www.skfptp.com/

4. Optibelt Power Transmission Product Range. https://www.optibelt.com/

5. Optibelt Technical Manual V-Belt Drives. https://www.optibelt.com/

Catatan untuk pembaca industri

Nomor, ukuran, panjang, minimum pulley diameter, power rating, temperature range, dan metode pengukuran panjang dapat berbeda menurut profile, standard, konstruksi, dan manufacturer. Karena itu informasi pada artikel ini digunakan sebagai dasar memahami jenis dan perbedaan V-belt, bukan sebagai pengganti datasheet untuk menentukan part number mesin tertentu.

Untuk penggantian pada equipment kritis seperti fan besar, blower, compressor, pump, conveyor, rolling mill, cooling tower, dan mesin produksi continuous operation, gunakan full designation belt dan cocokkan dengan spesifikasi pulley. Jika melakukan conversion dari classical ke narrow/wedge, pulley dan seluruh perhitungan drive harus diverifikasi terlebih dahulu.
