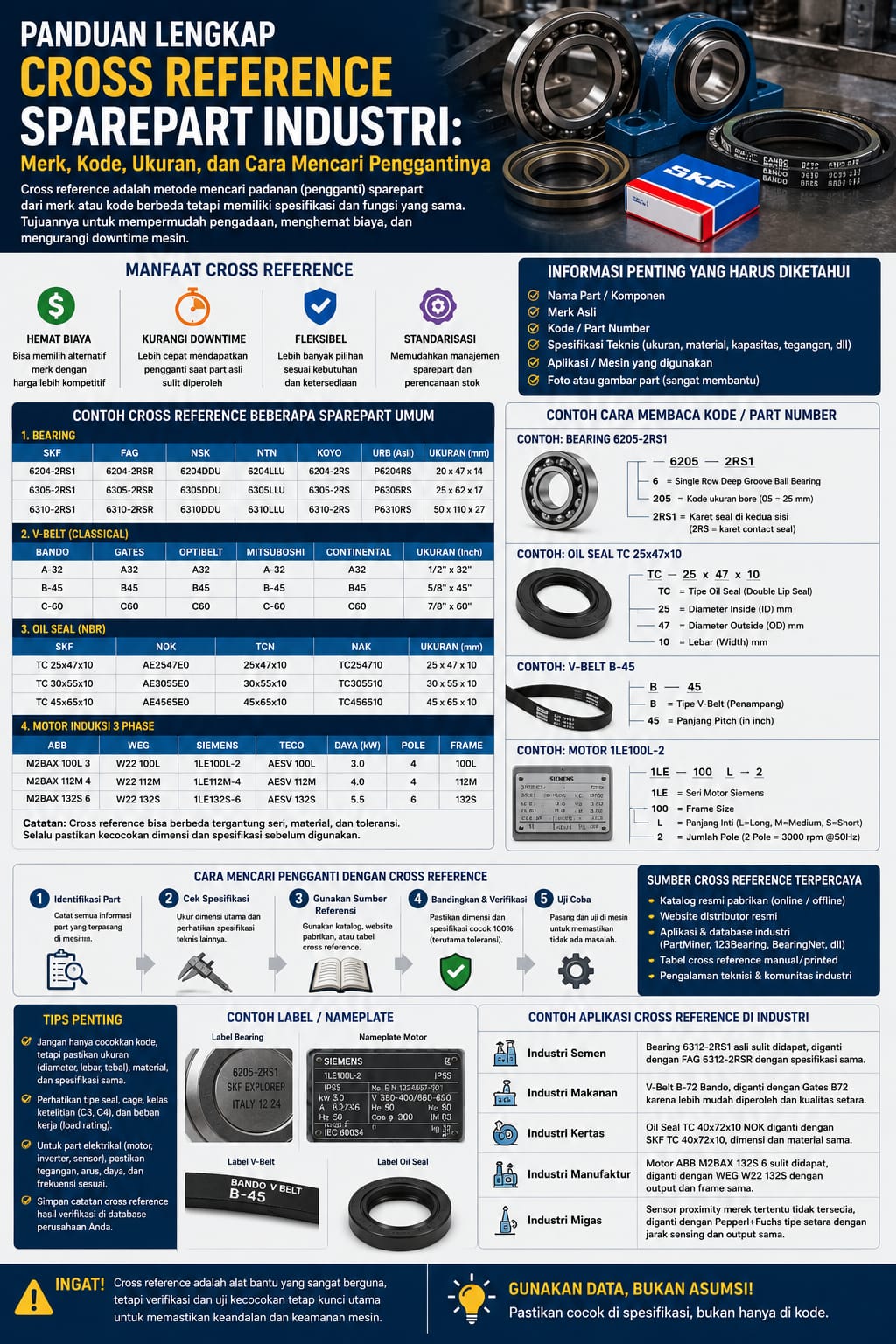

Panduan Lengkap Cross Reference Sparepart Industri: Merk, Kode, Ukuran, dan Cara Mencari Penggantinya
Di gudang tertulis SKF 6205-2RS. Supplier menawarkan NSK 6205DDU. Supplier lain menawarkan NTN 6205LLU. Ada pula FAG 6205-2RSR. Secara kasat mata semuanya terlihat seperti bearing yang sama. Tetapi pekerjaan cross reference tidak boleh berhenti pada kemiripan angka.
Hal yang sama terjadi pada V-belt, chain, oil seal, coupling, mechanical seal, filter, pneumatic cylinder, solenoid valve, hydraulic hose, contactor, overload relay, sensor, motor, gearbox, hingga linear guide.
Kode boleh berbeda, tetapi dimensinya mungkin sama. Sebaliknya, kode yang terlihat hampir sama belum tentu dapat dipasang pada mesin yang sama.
Itulah inti dari cross reference sparepart industri.
Cross reference adalah proses mencari komponen pengganti dari merk atau seri lain dengan mencocokkan fungsi, ukuran, interface, rating, material, kapasitas, dan karakteristik teknis yang relevan. Tujuannya bukan sekadar mencari barang yang bentuknya mirip, tetapi menemukan produk yang benar-benar dapat menggantikan fungsi komponen asli tanpa menimbulkan masalah baru.
Dalam praktik maintenance, kemampuan melakukan cross reference sangat bernilai karena dapat mempercepat pembelian sparepart, mengurangi ketergantungan pada satu merek, memperluas pilihan supplier, dan membantu perusahaan mengurangi downtime.
Namun ada satu aturan yang harus selalu diingat:
Equivalent bukan berarti identical.
Komponen dengan dimensi pemasangan sama belum tentu memiliki kapasitas, material, seal, clearance, speed rating, electrical rating, atau kualitas yang sama.
Karena itu, tabel cross reference dalam artikel ini harus digunakan sebagai titik awal pencarian, bukan sebagai izin otomatis untuk mengganti sebuah komponen tanpa pemeriksaan datasheet.
Mengapa cross reference sparepart sangat penting di industri?
Bayangkan sebuah pabrik memiliki satu mesin yang berhenti karena bearing rusak.
Bearing original membutuhkan waktu pengadaan tujuh hari karena harus didatangkan dari luar negeri.
Di sisi lain, bearing dari merk lain dengan bore, outside diameter, width, internal clearance, sealing arrangement, dan load rating yang sesuai tersedia di distributor lokal.
Jika engineer mampu melakukan cross reference dengan benar, waktu tunggu dapat dipangkas secara signifikan.
Hal yang sama berlaku pada:
bearing;
V-belt;
timing belt;
roller chain;
sprocket;
oil seal;
mechanical seal;
coupling;
gearbox;
electric motor;
hydraulic hose;
fitting;
pneumatic cylinder;
solenoid valve;
filter;
pressure gauge;
pressure transmitter;
proximity sensor;
contactor;
thermal overload relay;
MCB;
VFD;
linear guide;
ball screw;
thermocouple;
RTD;
dan berbagai komponen maintenance lainnya.
Cross reference juga penting ketika sebuah merk sudah discontinued.
Produk industri memiliki umur pemakaian panjang. Mesin bisa beroperasi selama 10, 15, bahkan puluhan tahun, sementara model sparepart elektronik dan komponen tertentu dapat berubah lebih cepat.
Karena itu engineer maintenance harus mampu membaca spesifikasi, bukan hanya menghafal kode.
Prinsip dasar cross reference: mulai dari fungsi, bukan merk
Kesalahan paling umum adalah bertanya:
“SKF 6205 sama dengan merk apa?”
Pertanyaan yang lebih tepat adalah:
“Bearing dengan bore, OD, width, type, clearance, sealing, load, speed, dan application requirement seperti bearing ini tersedia dalam merk apa?”
Setelah parameter utama diketahui, barulah merk dibandingkan.
Schaeffler menjelaskan bahwa designation bearing menunjukkan tipe, dimensi, toleransi, internal clearance, dan fitur penting tertentu. Mereka juga menjelaskan bahwa bearing dengan designation standar yang sama pada prinsipnya interchangeable, tetapi suffix dan fitur khusus tetap harus diperhatikan. citeturn0search97
Dengan kata lain, angka dasar bearing bisa membantu menemukan padanan, tetapi suffix dapat mengubah karakteristik produk.
Data yang wajib dikumpulkan sebelum melakukan cross reference
Jangan hanya memotret label.
Ambil sebanyak mungkin informasi dari komponen lama:
1. Merk 2. Full part number 3. Prefix 4. Basic code 5. Suffix 6. Size 7. Material 8. Rating 9. Application 10. Operating temperature 11. Speed 12. Load 13. Pressure 14. Voltage 15. Current 16. Connection 17. Mounting 18. Seal type 19. Clearance 20. Direction of rotation 21. Environmental condition 22. Certificate atau standard jika diperlukan
Untuk komponen mekanis, ukur bagian fisiknya.
Untuk komponen electrical, baca nameplate dan wiring diagram.
Untuk komponen hydraulic atau pneumatic, periksa pressure, flow, port size, thread standard, bore, stroke, dan mounting.
Untuk filter, periksa filtration rating, dimensions, sealing, pressure rating, dan application.
Untuk sensor, periksa supply, output, sensing distance, mounting, connector, IP rating, dan target.
Kategori sparepart industri yang paling sering membutuhkan cross reference
1. Bearing
Bearing adalah salah satu kategori cross reference paling populer.
Merk besar yang sering ditemui di industri antara lain:
SKF
NSK
NTN
FAG / Schaeffler
TIMKEN
NACHI
KOYO / JTEKT
IKO
NMB / MinebeaMitsumi
RBC Bearings
INA / Schaeffler
Jenis bearing yang umum:
Deep Groove Ball Bearing
Angular Contact Ball Bearing
Self-Aligning Ball Bearing
Cylindrical Roller Bearing
Spherical Roller Bearing
Tapered Roller Bearing
Needle Roller Bearing
Thrust Ball Bearing
Thrust Roller Bearing
Insert Bearing
Pillow Block Bearing
Contoh basic designation yang umum:
6203
6204
6205
6206
6207
6208
6209
6210
6304
6305
6306
6307
6308
6309
6310
22205
22206
22207
22208
22209
22210
22310
30205
30206
30207
30208
30209
32005
32006
32007
NU205
NU206
NU207
NU208
NU209
NU210
Tetapi kode tersebut belum cukup untuk menentukan equivalent.
Parameter yang harus dibandingkan:
d = bore diameter
D = outside diameter
B = width
C = dynamic load rating
C0 = static load rating
limiting/reference speed
internal clearance
seal/shield
cage
accuracy class
material
preload
Shaft diameter
Housing diameter
Mounting arrangement
NSK menyediakan online catalog yang memungkinkan pencarian bearing berdasarkan designation dan menyediakan informasi seperti boundary dimensions, load ratings, dan limiting speeds. citeturn0search1
Karena itu database cross reference bearing yang baik seharusnya tidak hanya mempunyai kolom “SKF = NSK”.
Format database yang lebih berguna adalah:
Merk | Kode | Type | Bore | OD | Width | Clearance | Seal | Load | Speed | Equivalent
Contoh:
SKF 6205-2RS1 | Deep Groove | 25 mm | 52 mm | 15 mm | C3 jika tercantum | 2RS1 | cek datasheet | cek datasheet
NSK 6205DDU | Deep Groove | 25 mm | 52 mm | 15 mm | sesuai suffix | DDU | cek datasheet | cek datasheet
NTN 6205LLU | Deep Groove | 25 mm | 52 mm | 15 mm | sesuai suffix | LLU | cek datasheet | cek datasheet
FAG 6205-2RSR | Deep Groove | 25 mm | 52 mm | 15 mm | sesuai suffix | 2RSR | cek datasheet | cek datasheet
Ini lebih aman daripada menyebut semuanya “100% sama”.
2. Oil seal
Oil seal juga memiliki banyak cross reference.
Merk yang sering ditemui:
NOK
SKF
Freudenberg / Simrit
Trelleborg
Hallite
Garlock
Parker
Koyo
National
Corteco
Oil seal sering ditulis berdasarkan:
shaft diameter
housing diameter
width
material
seal lip arrangement
spring
temperature range
pressure capability
rotation
media
Contoh ukuran:
25 x 40 x 7
30 x 47 x 7
35 x 52 x 7
40 x 62 x 8
45 x 65 x 10
50 x 72 x 10
55 x 80 x 10
60 x 80 x 10
70 x 90 x 10
Namun ukuran luar dan dalam saja belum tentu cukup.
Perhatikan apakah seal:
single lip;
double lip;
dust lip;
FKM/Viton;
NBR;
PTFE;
high-temperature;
pressure seal;
atau desain khusus.
Untuk oil seal, cross reference berdasarkan ukuran adalah langkah awal. Material dan desain lip menentukan apakah produk cocok dengan oil, temperature, shaft speed, dan pressure.
3. V-Belt
Merk besar yang sering digunakan:
Gates
Optibelt
Continental
Mitsuboshi
Bando
Dayco
Megadyne
Fenner
Kategori umum:
Classical V-Belt
A
B
C
D
E
Narrow V-Belt
SPZ
SPA
SPB
SPC
XPZ
XPA
XPB
XPC
Metric atau wrapped series tertentu
Gates mencantumkan classical cross sections seperti 10X, 13X, dan 17X serta narrow sections seperti XPZ/SPZ, XPA/SPA, XPB/SPB, dan XPC/SPC. citeturn0search10
Saat melakukan cross reference V-belt, jangan hanya melihat panjang.
Bandingkan:
profile
top width
height
pitch length
outside length
inside length
angle
construction
rubber compound
cord
temperature resistance
oil resistance
static conductivity
matched set requirement
Contoh:
B-50
SPB 1900
SPA 1250
XPB 2240
Tidak boleh langsung dianggap equivalent hanya karena panjangnya mendekati.
4. Timing Belt
Merk:
Gates
Optibelt
Continental
Mitsuboshi
Bando
Megadyne
ContiTech
Parameter penting:
pitch
number of teeth
belt width
tooth profile
pitch length
material
reinforcement
temperature
application
Contoh profile:
HTD 3M
HTD 5M
HTD 8M
HTD 14M
T5
T10
AT5
AT10
XL
L
H
XH
Jangan mencampur profile hanya karena pitch length sama.
5. Industrial Chain
Merk:
Renold
Tsubaki
DID
KANA
IWIS
Donghua
Rexnord
Diamond Chain
Chain cross reference harus dimulai dari standard.
British/European:
06B
08B
10B
12B
16B
20B
24B
American ANSI:
25
35
40
50
60
80
100
120
140
160
180
200
240
Kemudian tentukan:
simplex
duplex
triplex
atau multiple strand.
Renold menjelaskan bahwa ISO 606 dan DIN 8187 mencakup chain European Standard dan contoh 08B-2 berarti pitch 1/2 inch dengan dua strand. Untuk ANSI, contoh 40-2 menunjukkan chain 1/2 inch, roller chain, duplex. citeturn0search0
Renold juga menjelaskan bahwa identifikasi chain pada dasarnya dapat dimulai dari pitch, inside width, dan roller diameter. citeturn0search3
Parameter cross reference chain:
pitch
roller diameter
inner width
plate height
plate thickness
pin diameter
pin length
strand
tensile strength
attachment
material
heat treatment
lubrication
Jangan menyamakan BS 08B dengan ANSI 40 hanya berdasarkan pitch.
Dimensinya bisa berbeda.
6. Sprocket
Merk dapat mengikuti chain manufacturer:
Tsubaki
Renold
DID
KANA
Rexnord
Martin
Diamond
Parameter:
chain number
number of teeth
bore
outside diameter
pitch diameter
hub type
hub diameter
keyway
material
hardening
row/strand
Contoh:
40B-15T
40B-20T
50B-15T
60B-15T
80B-20T
Tetapi jumlah gigi saja tidak cukup.
Sprocket harus cocok dengan chain.
7. Coupling
Kategori:
Jaw coupling
Grid coupling
Gear coupling
Disc coupling
Oldham coupling
Flexible coupling
Rigid coupling
Merk:
Lovejoy
KTR
Rexnord
Falk
Flender
Timken
NBK
Miki Pulley
TB Wood's
Cross reference harus melihat:
bore
OD
length
torque
RPM
misalignment
keyway
spacer
element material
temperature
shaft arrangement
Contoh jaw coupling:
L-050
L-075
L-090
L-095
L-100
L-110
L-150
L-190
Tetapi L-series dari satu manufacturer tidak boleh otomatis dianggap sama dengan produk merk lain tanpa membandingkan dimensions dan torque rating.
8. Mechanical seal
Merk:
John Crane
EagleBurgmann
AESSEAL
Flowserve
Chesterton
Vulcan
Parameter:
shaft diameter
stationary seat
rotary face
seal face material
O-ring material
spring
pressure
temperature
speed
media
balance/unbalance
Mechanical seal adalah kategori yang sangat berbahaya jika hanya dicari berdasarkan ukuran.
Seal 25 mm belum tentu cocok dengan pump tertentu.
9. Hydraulic hose
Merk:
Parker
Gates
Eaton
Manuli
Alfagomma
ContiTech
Semperit
Parameter:
inside diameter
outside diameter
working pressure
burst pressure
temperature
cover
reinforcement
hose standard
fitting
thread
bending radius
application
Contoh hose:
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
Tetapi diameter hose bukan dasar cross reference satu-satunya.
10. Hydraulic fittings
Merk:
Parker
Eaton
Stauff
Gates
Swagelok
Parker Ermeto
Kategori thread:
BSP
BSPT
NPT
JIC
ORFS
Metric
SAE
UNF
UNC
Cross reference thread harus sangat hati-hati.
NPT tidak otomatis interchangeable dengan BSPT hanya karena diameter tampak mirip.
Bandingkan:
thread type
pitch
angle
major diameter
seat
sealing method
pressure rating
material
11. Pneumatic cylinder
Merk:
SMC
Festo
Airtac
Parker
Norgren
Camozzi
CKD
Metal Work
Parameter:
bore
stroke
rod diameter
mounting
port size
working pressure
sensor groove
cushion
thread
single/double acting
Contoh bore:
32
40
50
63
80
100
125
160
Cross reference harus mempertimbangkan mounting dimension, bukan hanya bore dan stroke.
12. Solenoid valve
Merk:
SMC
Festo
Parker
ASCO
Airtac
CKD
Norgren
Burkert
Parameter:
port
orifice
Cv
pressure
coil voltage
frequency
body material
seal material
direct/pilot operated
normally closed/open
fluid
temperature
Contoh coil:
24 VDC
24 VAC
110 VAC
220/230 VAC
Jangan mengganti coil hanya berdasarkan tegangan.
Watt, connector, coil construction, dan valve compatibility juga harus diperiksa.
13. Air filter, regulator, lubricator
Merk:
SMC
Festo
Parker
Norgren
Airtac
CKD
Parameter:
port size
flow
pressure
filtration micron
bowl
drain
temperature
mounting
14. Industrial filter
Kategori:
hydraulic filter
lubrication filter
air filter
oil filter
fuel filter
dust collector filter
process filter
Merk:
Parker
Donaldson
Hydac
Pall
Eaton
Mahle
Mann+Hummel
Baldwin
Fleetguard
Parameter:
element length
OD
ID
micron
absolute/nominal filtration
beta ratio
collapse pressure
flow
seal
media
15. Hydraulic pump
Merk:
Bosch Rexroth
Parker
Eaton
Vickers
Denison
Yuken
Kawasaki
Linde
Parameter:
displacement
pressure
RPM
flow
mounting
shaft
rotation
port
control type
Cross reference hydraulic pump harus jauh lebih ketat daripada bearing.
Pump dengan displacement sama belum tentu interchangeable.
16. Hydraulic valve
Kategori:
directional control valve
relief valve
check valve
flow control valve
proportional valve
servo valve
Merk:
Bosch Rexroth
Parker
Eaton
Yuken
Atos
Sun Hydraulics
Bucher
Parameter:
size
port
flow
pressure
spool
mounting pattern
solenoid
voltage
response
17. Electric motor
Merk:
ABB
Siemens
WEG
TECO
SEW-Eurodrive
NORD
Toshiba
Mitsubishi
Regal Rexnord
Parameter:
power
voltage
current
frequency
RPM
frame size
mounting
shaft diameter
shaft length
IP rating
insulation class
duty
efficiency class
terminal box position
Motor 15 kW tidak otomatis interchangeable dengan motor 15 kW.
Frame size dan mounting harus cocok.
18. Gear reducer
Merk:
SEW-Eurodrive
Flender
Bonfiglioli
NORD
Sumitomo
Motovario
Varvel
Transtecno
Jenis:
helical
worm
bevel
planetary
parallel shaft
Parameter:
ratio
output torque
input speed
output speed
mounting
shaft
flange
motor size
service factor
backlash
Worm gearbox NMRV misalnya harus diperiksa berdasarkan frame size, ratio, shaft configuration, flange, dan torque.
19. Contactor
Merk:
Schneider Electric
Siemens
ABB
Mitsubishi
Fuji Electric
LS Electric
Eaton
Chint
Parameter:
AC-3 current
motor power
coil voltage
main contacts
auxiliary contacts
frame size
utilization category
Cross reference contactor harus memperhatikan coil voltage.
Contactor 220 VAC coil tidak dapat dianggap equivalent dengan 24 VDC hanya karena rating AC-3 sama.
20. Thermal Overload Relay
Merk:
Schneider
Siemens
ABB
Mitsubishi
Fuji
Eaton
Parameter:
current range
trip class
mounting
contactor compatibility
reset mode
auxiliary contact
phase failure protection
21. Circuit breaker
Merk:
Schneider
ABB
Siemens
Eaton
Mitsubishi
LS
Chint
Parameter:
frame
poles
rated current
breaking capacity
voltage
trip curve
trip unit
mounting
accessories
Jangan cross reference hanya berdasarkan ampere.
22. Proximity sensor
Merk:
OMRON
Pepperl+Fuchs
SICK
IFM
Turck
Balluff
Autonics
Keyence
Schneider
Parameter:
sensor type
M8/M12/M18/M30
sensing distance
flush/non-flush
PNP/NPN
NO/NC
voltage
frequency
IP rating
connector
material
23. Photoelectric sensor
Merk:
SICK
OMRON
Keyence
Pepperl+Fuchs
IFM
Banner
Autonics
Jenis:
through-beam
retro-reflective
diffuse
background suppression
Parameter:
range
light source
output
response time
supply
IP
connector
24. Pressure gauge
Merk:
WIKA
Ashcroft
Baumer
Bourdon
Nuova Fima
Parameter:
range
dial size
connection
thread
material
accuracy
filled/unfilled
process temperature
25. Pressure transmitter
Merk:
WIKA
Yokogawa
Emerson
Honeywell
Endress+Hauser
ABB
Siemens
Keller
Parameter:
pressure range
output
2-wire/4-wire
4-20 mA
HART
accuracy
process connection
electrical connection
temperature
wetted material
Cross reference transmitter tidak cukup hanya mencari range 0-10 bar.
26. Flow meter
Merk:
Endress+Hauser
Krohne
Yokogawa
Siemens
ABB
Keyence
Jenis:
magnetic
Coriolis
vortex
ultrasonic
turbine
variable area
Parameter:
pipe size
flow range
fluid
temperature
pressure
output
lining
electrode
accuracy
27. Temperature sensor
Kategori:
Thermocouple
RTD
Resistance temperature detector
Thermistor
Merk:
WIKA
Omega
Yokogawa
Endress+Hauser
Siemens
Jumo
Omron
Parameter:
type K/J/T/N
Pt100/Pt1000
2-wire/3-wire/4-wire
probe diameter
probe length
temperature range
process connection
sheath material
28. Temperature controller
Merk:
Omron
Autonics
Fuji Electric
Yokogawa
Honeywell
Schneider
RKC
Parameter:
input type
control output
relay/SSR/analog
power supply
display
control method
PID
alarm
communication
29. Inverter / VFD
Merk:
ABB
Schneider Electric
Siemens
Danfoss
Mitsubishi
Yaskawa
Fuji Electric
WEG
INVT
Parameter:
motor power
input voltage
output current
overload capacity
control mode
frequency
braking
communication
IP rating
harmonic features
EMC
enclosure
VFD cross reference adalah salah satu yang paling sering salah dilakukan.
VFD 7.5 kW dari dua merk belum tentu equivalent.
Bandingkan output current, overload duty, motor type, voltage class, input phase, control mode, braking requirement, communication, enclosure, dan application.
30. PLC dan I/O module
Merk:
Siemens
Schneider
Mitsubishi
Omron
Rockwell Automation
ABB
Keyence
Fuji
Parameter:
CPU
I/O count
digital/analog
voltage
communication
memory
scan time
protocol
mounting
expansion
PLC hampir tidak pernah boleh diganti hanya berdasarkan jumlah input-output.
Program, protocol, addressing, software ecosystem, dan electrical interface juga harus dipertimbangkan.
31. Linear guide
Merk:
THK
HIWIN
NSK
IKO
Bosch Rexroth
Festo
PMI
CPC
Parameter:
rail width
block length
block type
rail length
preload
accuracy
mounting
bolt size
load capacity
Contoh series:
HGR
MGN
LM
SHS
SSR
HG
Cross reference linear guide harus memeriksa dimensi mounting dan preload.
32. Ball screw
Merk:
THK
NSK
HIWIN
TBI Motion
Bosch Rexroth
IKO
Parameter:
diameter
lead
pitch
length
nut type
preload
accuracy
shaft end
mounting
Contoh:
1605
1610
2005
2010
2505
2510
3210
Namun angka 2005 tidak otomatis berarti semua nut 20 mm dengan lead 5 mm bisa saling menggantikan.
33. Coupling insert / spider
Merk:
Lovejoy
KTR
NBK
Miki Pulley
Parameter:
coupling size
element hardness
bore
OD
length
temperature
torque
Misalnya spider dapat memiliki hardness berbeda seperti 80A, 92A, atau 98A tergantung manufacturer.
34. Gasket dan packing
Merk:
Garlock
Klinger
Flexitallic
Chesterton
John Crane
Tipe:
spiral wound gasket
sheet gasket
graphite packing
PTFE packing
rubber gasket
Parameter:
material
thickness
ID
OD
pressure class
flange standard
temperature
media
35. Pneumatic fitting
Merk:
SMC
Festo
Airtac
Parker
CKD
Jenis:
straight
elbow
tee
bulkhead
Y fitting
quick fitting
Parameter:
tube OD
thread
BSP
NPT
metric
material
pressure
temperature
36. Industrial hose fitting
Merk:
Parker
Eaton
Gates
Stauff
Parameter:
hose ID
thread
connection
pressure
material
crimp standard
37. Filter regulator lubricator
Selain ukuran port, periksa flow capacity, pressure rating, filtration, bowl type, drain, dan compatibility.
38. Solenoid coil
Cross reference coil harus berdasarkan:
valve series
voltage
AC/DC
power
connector
frequency
coil dimensions
duty
Coil 24 VDC dari valve berbeda belum tentu interchangeable.
39. Relay
Merk:
Omron
Schneider
Finder
Phoenix Contact
Weidmuller
Siemens
ABB
Parameter:
coil voltage
contact arrangement
contact rating
number of poles
mounting
socket
LED
suppression
40. Industrial fan dan blower
Merk:
Ziehl-Abegg
ebm-papst
Howden
Elektror
Parameter:
airflow
pressure
RPM
motor
impeller
diameter
rotation
mounting
Cross reference tidak cukup berdasarkan diameter fan.
41. Mechanical bearing housing
Merk:
SKF
FAG
NTN
Timken
Parameter:
bearing insert
shaft diameter
housing type
mounting
seal
material
42. Pillow block bearing
Contoh series:
UCP
UCF
UCFL
UCT
UCFC
Merk:
SKF
FYH
NTN
NSK
FAG
Timken
Parameter:
insert bearing
shaft
housing dimensions
bolt spacing
housing material
seal
43. Retaining ring dan circlip
Merk:
Seeger
Rotor Clip
Smol
Parameter:
shaft diameter
bore
groove diameter
ring thickness
material
44. Key dan taper bush
Merk:
Fenner
Fenner Drives
Martin
TB Wood's
Parameter:
shaft
keyway
bush size
bore
OD
flange
45. Pulley
Merk:
Fenner
Optibelt
Gates
Dodge
Martin
Parameter:
belt profile
diameter
groove
number of grooves
bore
hub
pitch diameter
Cross reference database yang ideal
Jika tujuan Anda membangun database sparepart industri yang benar-benar berguna, jangan membuat tabel hanya seperti:
SKF | NSK | NTN | FAG
Buat struktur seperti ini:
Kategori
Subkategori
Merk
Part Number
Equivalent Part Number
Standard
Type
Size
Dimension 1
Dimension 2
Dimension 3
Material
Rating
Load
Pressure
Temperature
Voltage
Current
Speed
Thread
Mounting
Seal
Clearance
Output
Application
Original/OEM
Equivalent Level
Source
Verification Date
Catatan
Kolom “Equivalent Level” sangat penting.
Gunakan klasifikasi:
A = direct interchangeable berdasarkan standard/dimensi dan spesifikasi utama
B = mechanically compatible tetapi ada perbedaan spesifikasi yang harus divalidasi
C = functional alternative tetapi bukan direct replacement
D = hanya reference awal, wajib verifikasi manufacturer
Dengan sistem ini, database tidak memberikan kesan palsu bahwa semua produk yang memiliki ukuran sama adalah identik.
Cara membuat cross reference yang benar
Langkah 1 — Identifikasi part number asli
Foto nameplate.
Foto kemasan.
Foto marking pada komponen.
Catat semua suffix.
Langkah 2 — Tentukan standard
Apakah:
ISO?
DIN?
ANSI?
JIS?
IEC?
NEMA?
SAE?
BSP?
NPT?
Metric?
Langkah 3 — Ukur komponen
Gunakan:
caliper
micrometer
depth gauge
thread gauge
tape measure
multimeter
pressure gauge
atau alat ukur lain sesuai kategori.
Langkah 4 — Cari katalog manufacturer
Jangan mengandalkan tabel internet yang tidak jelas sumbernya.
NSK menyediakan katalog dan CAD/datasheet melalui situs resminya. citeturn0search1
Renold juga menyediakan katalog chain yang memuat data dimensi dan konfigurasi. citeturn0search8
Langkah 5 — Bandingkan dimension
Minimal:
mounting dimension
interface
shaft
bore
length
width
height
port
thread
bolt pattern
Langkah 6 — Bandingkan performance
Misalnya bearing:
load
speed
clearance
seal
temperature
Untuk hydraulic:
pressure
flow
displacement
Untuk electrical:
voltage
current
frequency
breaking capacity
Untuk sensor:
sensing distance
output
response time
Langkah 7 — Bandingkan environment
Apakah digunakan:
di luar ruangan;
di area basah;
debu;
oil;
chemical;
temperature tinggi;
food processing;
hazardous area?
Langkah 8 — Validasi dengan supplier atau manufacturer
Untuk spare kritis, minta confirmation tertulis.
Cara membaca kode sparepart tanpa terjebak
Kode produk biasanya terdiri dari:
prefix + basic designation + suffix.
Tetapi struktur setiap manufacturer berbeda.
Pada bearing, suffix dapat menunjukkan seal, clearance, cage, tolerance, atau fitur lain.
Pada VFD, karakter kode dapat menunjukkan voltage, power, enclosure, option, dan hardware configuration.
Pada chain, angka dan huruf dapat menunjukkan pitch, standard, dan jumlah strand.
Pada belt, kode dapat menunjukkan profile dan length.
Karena itu jangan membuat satu “kamus universal” untuk semua merk.
Setiap kategori mempunyai bahasa kode sendiri.
Cross reference berdasarkan ukuran: kapan aman?
Relatif aman jika:
komponen mengikuti standard dimensional;
interface identik;
performance memenuhi kebutuhan;
material sesuai;
dan manufacturer menyatakan interchangeability atau data teknis mendukungnya.
Contohnya bearing standar dengan designation standar.
Tetapi semakin kompleks komponen, semakin tidak aman jika hanya mengandalkan ukuran.
Cross reference berdasarkan fungsi: kapan diperlukan?
Untuk:
VFD
PLC
hydraulic valve
servo motor
pressure transmitter
flow meter
mechanical seal
pump
gearbox
safety sensor
Maka cross reference harus berbasis fungsi dan interface.
Komponen elektronik dan hydraulic sering membutuhkan verifikasi jauh lebih dalam daripada spare mekanis standar.
Daftar parameter minimum berdasarkan kategori
Bearing:
bore, OD, width, load, speed, clearance, seal.
V-belt:
profile, width, height, pitch length, construction.
Chain:
pitch, roller diameter, inner width, strand, tensile strength.
Sprocket:
chain number, teeth, bore, hub, keyway.
Oil seal:
shaft, housing, width, material, lip design.
Coupling:
bore, torque, RPM, misalignment, element.
Motor:
kW, voltage, current, RPM, frame, mounting, IP, duty.
Gearbox:
ratio, torque, input speed, output speed, mounting.
Hydraulic hose:
ID, pressure, temperature, standard, fitting.
Hydraulic pump:
displacement, pressure, RPM, flow, mounting.
Pneumatic cylinder:
bore, stroke, rod, mounting, port.
Solenoid valve:
port, orifice, pressure, flow, voltage, seal.
Contactor:
AC-3 current, coil voltage, poles, auxiliary.
Overload relay:
current range, trip class, mounting.
Sensor:
technology, range, output, voltage, mounting, IP.
VFD:
input voltage, phase, output current, overload, control mode, enclosure.
Pressure transmitter:
range, accuracy, output, connection, material.
Temperature sensor:
type, range, probe, wiring, connection.
PLC:
CPU, I/O, protocol, software, voltage.
Linear guide:
rail width, block, length, preload, accuracy.
Ball screw:
diameter, lead, nut, preload, accuracy.
Kapan cross reference tidak boleh dilakukan sembarangan?
Ada beberapa kategori yang harus diperlakukan sebagai critical spare.
Contohnya:
safety relay;
emergency stop;
safety light curtain;
safety scanner;
pressure safety device;
explosion-proof electrical equipment;
high-pressure hydraulic component;
high-speed rotating component;
servo drive;
servo motor;
crane component;
boiler component;
pressure vessel component.
Pada kategori tersebut, “bentuk sama” bukan alasan untuk mengganti komponen.
Risk assessment, standard, certification, dan manufacturer approval dapat menjadi bagian dari keputusan.
Membuat database cross reference untuk website
Jika database ini akan digunakan pada website katalog sparepart, struktur datanya sebaiknya tidak hanya:
“SKF 6205 = NSK 6205”.
Buat halaman:
SKF 6205
Kemudian tampilkan:
Basic specification
Dimensions
Bearing type
Sealing options
Clearance
Available brands
Equivalent codes
Related parts
Application
Technical notes
Verification status
Manufacturer source
Dengan begitu pengguna yang mencari “SKF 6205 equivalent” mendapatkan informasi yang jauh lebih berguna.
Untuk V-belt:
B-50 equivalent
Untuk chain:
08B-1 equivalent
Untuk oil seal:
30x47x7 equivalent
Untuk coupling:
L-100 coupling equivalent
Untuk contactor:
Schneider LC1D25 equivalent
Untuk proximity:
M18 inductive PNP NO 8 mm equivalent
Inilah jenis pencarian yang biasanya memiliki intent sangat kuat karena orang yang mencarinya sering sedang membutuhkan sparepart.
Tetapi database harus memberi peringatan bahwa “equivalent” memiliki tingkat kecocokan.
Jangan membuat klaim “100% equivalent” hanya karena ukuran sama.
Kesimpulan
Cross reference sparepart industri bukan sekadar membuat daftar merk A sama dengan merk B.
Itu adalah pekerjaan identifikasi teknis.
Bearing membutuhkan dimensi, clearance, seal, load dan speed.
V-belt membutuhkan profile dan length.
Chain membutuhkan standard, pitch, roller diameter, width dan strand.
Oil seal membutuhkan shaft, housing, width dan material.
Coupling membutuhkan bore, torque, RPM dan misalignment.
Hydraulic component membutuhkan pressure, flow, interface dan configuration.
Pneumatic component membutuhkan bore, stroke, mounting dan port.
Motor membutuhkan frame, power, voltage, RPM dan mounting.
VFD membutuhkan current, voltage, overload, control mode dan application.
Sensor membutuhkan technology, output, distance, mounting dan wiring.
PLC membutuhkan hardware, I/O, communication dan software compatibility.
Karena itu, database cross reference yang benar harus memisahkan antara:
direct equivalent;
mechanical equivalent;
functional alternative;
dan reference only.
Jika sistem seperti ini dibuat dengan disiplin, manfaatnya jauh lebih besar daripada sekadar daftar kode sparepart.
Engineer dapat mencari alternatif lebih cepat.
Purchasing dapat meminta quotation dari lebih banyak supplier.
Warehouse dapat mengurangi duplikasi item.
Maintenance dapat mempercepat penggantian spare.
Dan perusahaan dapat mengurangi ketergantungan pada satu merk.
Yang paling penting, cross reference membuat data sparepart berubah dari sekadar daftar kode menjadi knowledge base teknis.
Itulah bentuk database sparepart industri yang benar-benar berguna.
Sumber teknis dan rujukan
1. NSK Global — Catalogs & CAD Drawings. https://www.nsk.com/catalogs-and-cad/
2. Schaeffler — Rolling Bearings Catalogue HR 1. https://www.schaeffler.com/remotemedien/media/_shared_media/08_media_library/01_publications/schaeffler_2/catalogue_1/downloads_6/hr1_de_en.pdf
3. Renold — Chain Standards. https://www.renold.com/support/chain-info-index/chain-standards/
4. Renold — Introduction to Chain. https://www.renold.com/support/chain-info-index/chain-introduction/
5. Renold — Roller Chain. https://www.renold.com/products/industrial-transmission-chain/general-transmission-chain/renold/
6. Gates — Metric Power V-Belts. https://www.gates.com/
Catatan penting mengenai tabel cross reference
Tabel dan contoh kode dalam artikel ini dimaksudkan sebagai panduan identifikasi dan pencarian awal. Tidak semua kode yang memiliki dimensi dasar sama dapat dipasang sebagai pengganti langsung.
Untuk sparepart kritis, selalu cocokkan full part number, suffix, dimensi, rating, standard, material, environmental rating, mounting, dan application requirement dengan katalog manufacturer terbaru.
Manufacturer dapat mengubah kode, mengganti suffix, menghentikan produk, atau memperbarui spesifikasi. Karena itu status cross reference sebaiknya selalu diberi tanggal verifikasi.
Sistem cross reference terbaik bukan sistem yang mempunyai paling banyak pasangan kode.
Sistem terbaik adalah sistem yang paling sedikit memberikan rekomendasi salah.
