Partpedia Wawasan Industri

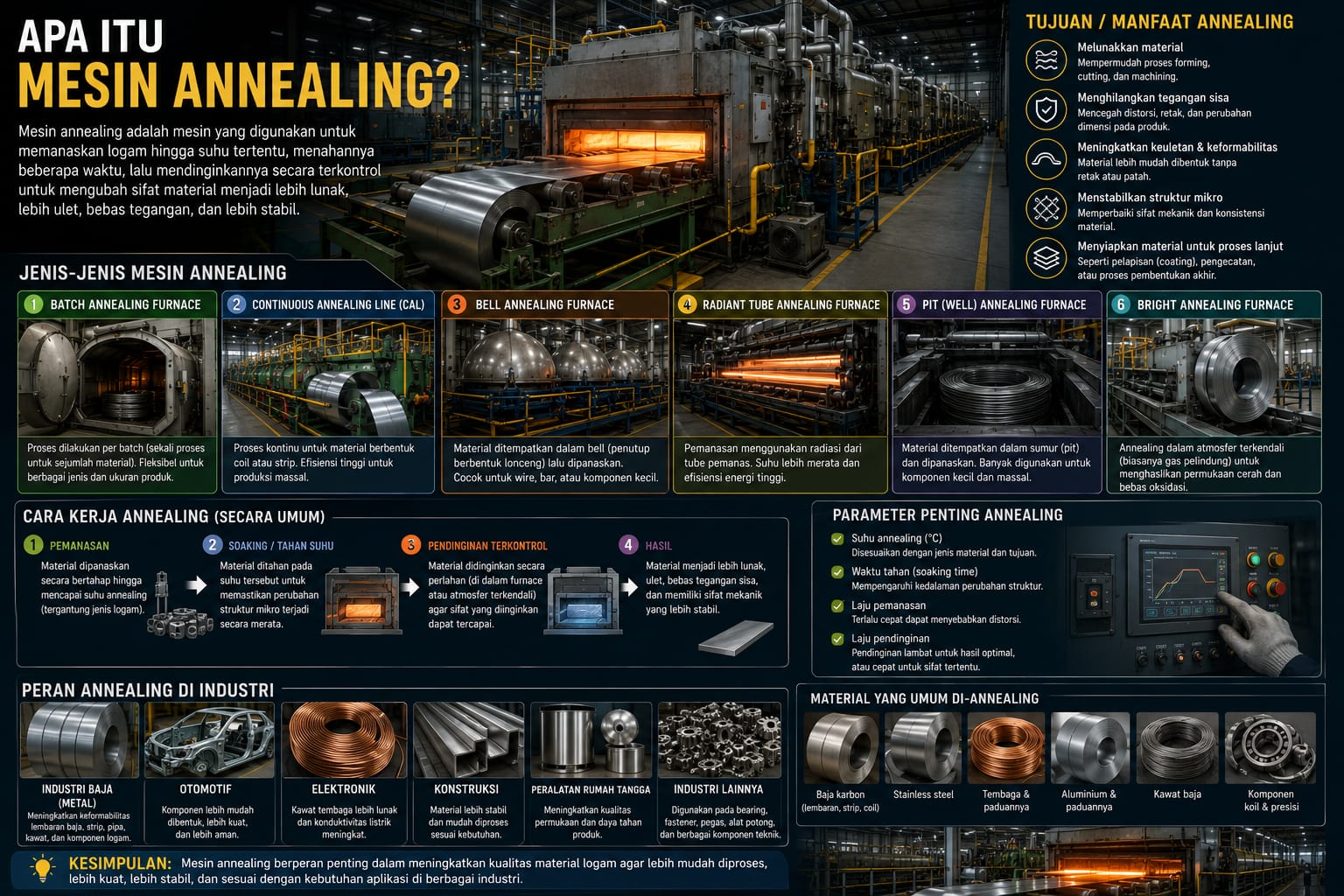

apa itu mesin Annealing?jenis-jenis, fungsi, cara kerja, dan perannya di Industri
Dalam proses pengolahan logam, material tidak hanya perlu dibentuk. Sifat mekaniknya juga harus dikendalikan. Baja yang mengalami cold rolling, misalnya, mengalami deformasi plastis yang meningkatkan kekerasan dan menurunkan ductility. Jika material tersebut akan dibentuk lagi, kondisi itu bisa menjadi masalah.
Annealing digunakan untuk mengubah kondisi material melalui siklus pemanasan, penahanan temperatur, dan pendinginan yang dikendalikan. Pada baja cold rolled, proses ini dapat mendorong recovery dan recrystallization sehingga kemampuan forming dapat kembali. ANDRITZ menjelaskan bahwa annealing pada cold rolled strip memungkinkan material mengalami rekristalisasi dan memperoleh kembali sifat forming serta deep-drawing yang diperlukan. citeturn0search48turn0search3
Karena itu mesin annealing bukan sekadar oven berukuran besar. Di dalam industri, ia merupakan sistem heat treatment yang harus mengendalikan temperatur, waktu, atmosfer, heating rate, cooling rate, strip tension, dan kecepatan material secara terintegrasi.
MENGAPA ANNEALING DIBUTUHKAN?
Ketika logam mengalami cold working, dislokasi di dalam struktur kristalnya bertambah. Material menjadi lebih keras dan kuat dalam kondisi tertentu, tetapi ductility dapat berkurang. Pemanasan yang dikendalikan memberikan kesempatan bagi struktur tersebut untuk mengalami recovery, kemudian recrystallization pada kondisi yang sesuai.
Secara sederhana, perubahan dapat dibayangkan sebagai:
DEFORMASI → RECOVERY → RECRYSTALLIZATION → GRAIN GROWTH
Namun urutan dan hasil akhirnya sangat bergantung pada grade, komposisi kimia, tingkat deformasi, ukuran butir awal, temperatur, waktu tahan, atmosfer, serta laju pendinginan.
Tujuan annealing juga tidak selalu sama. Pada satu material targetnya dapat berupa peningkatan ductility, pada material lain dapat berupa pengaturan hardness, microstructure, machinability, atau sifat magnetik. Pada grain-oriented electrical steel, misalnya, high-temperature annealing digunakan untuk mendapatkan grain growth dan karakteristik permukaan tertentu. Tenova menyebut temperatur sekitar 1.200°C untuk aplikasi tersebut. citeturn0search6turn0search51

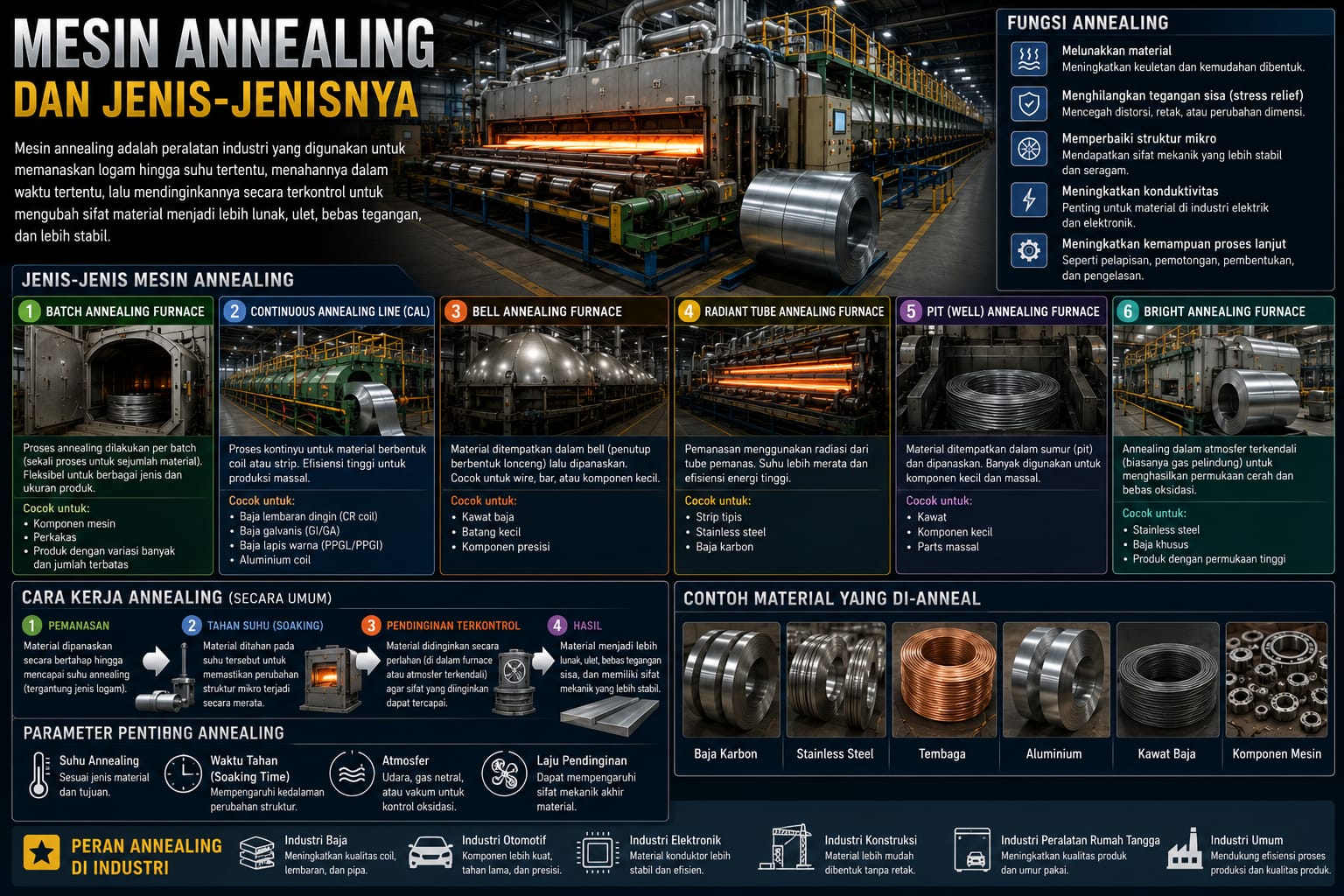

JENIS-JENIS MESIN ANNEALING =========================== Istilah mesin annealing mencakup banyak jenis furnace dan production line. Perbedaannya ditentukan oleh material, kapasitas, bentuk produk, target metallurgical properties, dan metode proses.
1. BELL-TYPE ANNEALING FURNACE
Bell-type annealing furnace atau BAF memproses material dalam bentuk batch. Coil ditempatkan pada annealing base, kemudian ditutup dengan cover dan heating hood sesuai desain furnace. Siklus pemanasan dan pendinginan dilakukan terhadap charge tersebut.
Teknologi ini banyak digunakan untuk cold rolled steel strip dan aplikasi lain. Tenova menyatakan bahwa LOI telah memasang ribuan annealing bases untuk berbagai aplikasi bell-type annealing. citeturn0search4
2. HIGH PERFORMANCE HYDROGEN BELL-TYPE FURNACE
HPH merupakan teknologi bell-type yang menggunakan hydrogen sebagai protective atmosphere. Teknologi ini digunakan untuk aplikasi yang membutuhkan permukaan bersih dan sifat material yang homogen. Tenova menyebut penggunaannya pada steel wire yang akan menjalani cold forming, termasuk komponen fastener. citeturn0search8
Hydrogen memberikan keuntungan proses tetapi juga menuntut sistem safety yang serius karena sifatnya mudah terbakar. Purging, sealing, gas monitoring, interlock dan emergency system harus mengikuti desain furnace serta prosedur plant.
3. CONTINUOUS ANNEALING LINE
Continuous Annealing Line atau CAL memproses strip secara terus menerus. Strip masuk melalui entry section, melewati cleaning, heating, soaking, cooling, dan bagian lain sesuai grade.
Keunggulannya adalah throughput tinggi dan kontrol thermal cycle yang kontinu. Salah satu contoh CAL Ansteel Tiantie yang dipasok ANDRITZ memiliki kapasitas sekitar 735.000 ton per tahun, strip width 700–1.600 mm, thickness 0,25–2 mm dan process speed hingga 420 m/min. Atmosfer yang tercantum adalah 5% H2 dan 95% N2. citeturn0search3
4. MULTI-STACK BELL-TYPE ANNEALING FURNACE
Jenis ini penting untuk aplikasi tertentu seperti grain-oriented electrical steel. Tenova menjelaskan bahwa beberapa instalasi baru untuk material tersebut menggunakan multi-stack bell-type furnace dan high-temperature annealing sekitar 1.200°C untuk memperoleh grain growth yang ditentukan. citeturn0search6
5. ROTARY BELL-TYPE ANNEALING FURNACE
Rotary bell-type furnace merupakan pengembangan dari konsep bell furnace. Tenova menjelaskan bahwa teknologi ini merupakan kombinasi rotary furnace dengan proses multi-stack bell-type dan dapat digunakan untuk high-temperature annealing cold rolled silicon steel strip. citeturn0search1
6. WIRE ROD DAN STEEL WIRE ANNEALING FURNACE
Annealing juga digunakan untuk wire rod dan steel wire. Sifat mikrostruktur sangat penting sebelum cold forming, drawing, extrusion atau pembuatan fastener. Tenova memiliki bell-type annealing plant yang dirancang untuk hot-rolled maupun drawn wire coils. citeturn0search2turn0search8
7. ANNEALING AND PICKLING LINE
Pada stainless steel, annealing sering dipadukan dengan pickling. Heat treatment mengubah kondisi material, sedangkan pickling digunakan untuk menghilangkan oxide scale dan memperbaiki kondisi permukaan sesuai proses. Tenova mencantumkan hot annealing and pickling line sebagai teknologi untuk stainless steel strip. citeturn0search11
8. ANNEALING FURNACE UNTUK ALUMINIUM
Aluminium alloy mempunyai siklus heat treatment yang berbeda dari baja. Dalam continuous processing, annealing dapat digunakan untuk memperoleh temper tertentu, sementara solution heat treatment seperti T4 dan T6 mempunyai tujuan berbeda. ANDRITZ menjelaskan bahwa continuous heat treatment aluminium dapat bekerja pada temperatur di atas 500°C, tergantung alloy dan treatment. citeturn0search50
FULL ANNEALING, PROCESS ANNEALING, SPHEROIDIZING, DAN STRESS RELIEF
Istilah annealing juga digunakan untuk beberapa tujuan metalurgi yang berbeda.
FULL ANNEALING digunakan untuk mendapatkan kondisi material yang lebih lunak dan struktur yang sesuai untuk proses berikutnya.
PROCESS ANNEALING biasanya digunakan setelah cold working untuk memulihkan ductility agar deformasi berikutnya dapat dilakukan.
SPHEROIDIZING ANNEALING digunakan pada baja tertentu untuk menghasilkan atau mendorong terbentuknya spheroidized carbide. Kondisi tersebut penting untuk machining dan proses cold forming tertentu. Tenova menyebut precipitation dan spheroidizing annealing sebagai perlakuan yang dapat digunakan untuk mengatur mechanical properties coil bagi proses berikutnya. citeturn0search13
STRESS RELIEF ANNEALING bertujuan mengurangi residual stress tanpa selalu menghasilkan perubahan mikrostruktur sebesar full annealing. Ini relevan untuk komponen yang mengalami stress akibat welding, machining, forming atau proses manufaktur lainnya.
ALUR KERJA CONTINUOUS ANNEALING LINE ==================================== Untuk memahami CAL, bayangkan sebuah cold rolled steel strip bergerak melewati furnace dengan kecepatan tinggi.
ENTRY COIL
Coil masuk melalui entry equipment. Sistem handling, payoff reel, welding machine dan accumulator dapat digunakan tergantung desain line.
CLEANING
Permukaan strip dibersihkan dari oil, fines dan kontaminan yang berasal dari proses sebelumnya.
PREHEATING
Strip mulai dinaikkan temperaturnya. Beberapa furnace menggunakan heat recovery dari exhaust gas untuk meningkatkan efisiensi energi. ANDRITZ menjelaskan penggunaan panas buangan furnace untuk membantu preheating pada salah satu desain CAL. citeturn0search48
HEATING
Temperatur strip dinaikkan menuju thermal cycle yang ditentukan oleh grade dan target metallurgical properties.
SOAKING
Strip dipertahankan pada kondisi temperatur tertentu sehingga proses metalurgi dapat berlangsung sesuai rancangan.
CONTROLLED COOLING
Strip didinginkan dengan laju yang ditentukan. Sistem dapat memakai gas jet, air, mist atau teknologi lain. ANDRITZ mencantumkan water spray dan mist cooling sebagai pilihan teknologi pada continuous annealing furnace. citeturn0search0
OVERAGING
Untuk grade tertentu, khususnya beberapa automotive steel, terdapat overaging section. Tujuannya bergantung pada grade dan desain metallurgical process.
FINAL COOLING DAN EXIT
Strip dibawa ke temperatur yang sesuai sebelum menuju proses berikutnya seperti skin pass, tension levelling, inspection, coating, slitting atau recoiling.
KOMPONEN UTAMA MESIN ANNEALING ============================== Furnace industri memiliki banyak subsystem.
BURNER menghasilkan panas pada sistem berbasis pembakaran.
RADIANT TUBE memindahkan panas dari pembakaran ke ruang furnace pada indirect heating.
HEATING ZONE menaikkan temperatur strip.
SOAKING ZONE mempertahankan thermal condition.
COOLING ZONE menurunkan temperatur dengan laju terkendali.
FURNACE ROLL membawa strip melewati furnace.
GAS CIRCULATION SYSTEM mengatur aliran protective atmosphere atau cooling gas.
SEALING SYSTEM menjaga pemisahan atmosfer furnace dengan udara luar.
TEMPERATURE SENSOR mengukur temperatur pada titik-titik proses.
STRIP TENSION CONTROL menjaga stabilitas strip.
DRIVE SYSTEM mengatur pergerakan material.
CONTROL SYSTEM mengendalikan temperatur, burner, gas, cooling, tension, speed dan interlock.
SAFETY SYSTEM memantau kondisi abnormal dan menjalankan fungsi proteksi.
Semua bagian tersebut saling berkaitan. Furnace yang temperatur heating-nya bagus tetap dapat menghasilkan produk bermasalah jika strip tension, cooling, atmosphere atau mechanical handling tidak stabil.
RADIANT TUBE DAN DIRECT FIRED FURNACE ===================================== Radiant tube heating merupakan teknologi yang banyak digunakan pada continuous annealing. Pembakaran berlangsung di dalam tube, sementara panas ditransfer ke strip melalui tube tersebut. Dengan cara ini atmosfer furnace dapat dikontrol secara terpisah dari gas pembakaran.
ANDRITZ menawarkan radiant tube heating dengan berbagai desain tube dan burner. citeturn0search0
Direct fired furnace atau DFF menggunakan panas hasil pembakaran secara lebih langsung dalam heating section. ANDRITZ menjelaskan bahwa DFF dengan preheating pass dapat memberikan heating yang efisien dan membantu pengendalian kondisi permukaan tertentu. citeturn0search0
Pemilihan teknologi bergantung pada material, atmosfer, kualitas permukaan, efisiensi energi dan target produksi.
KENAPA ATMOSFER FURNACE SANGAT PENTING?
Furnace tidak hanya mengendalikan panas. Atmosfer juga harus dikendalikan.
Jika strip dipanaskan pada atmosfer yang tidak sesuai, permukaan dapat mengalami oxidation atau reaksi lain yang tidak diinginkan. Karena itu continuous annealing line sering menggunakan protective atmosphere.
Pada contoh Ansteel Tiantie, atmosfer yang dicantumkan adalah 5% hydrogen dan 95% nitrogen. citeturn0search3
Pada HPH tertentu, hydrogen digunakan sebagai protective atmosphere utama. citeturn0search4turn0search8
Namun komposisi gas tidak boleh disamaratakan. Grade, temperature, surface requirement, safety dan desain furnace harus menjadi dasar penentuan recipe.
TEMPERATURE CONTROL ADALAH JANTUNG PROSES
Jika thermal cycle tidak stabil, sifat material dapat berubah.
Dampaknya dapat berupa hardness tidak sesuai, yield strength berubah, elongation tidak sesuai, formability turun atau grain structure tidak sesuai.
Furnace modern menggunakan beberapa temperature zone agar profile dapat dikendalikan. ANDRITZ mencantumkan multi-zone furnace dengan individual temperature control untuk aplikasi steel dengan tuntutan kualitas tinggi. citeturn0search0
Yang perlu diperhatikan adalah temperatur furnace tidak selalu sama dengan temperatur aktual strip. Karena itu desain instrumentasi, sensor, model thermal dan metode validasi sangat penting.
COOLING BUKAN SEKADAR MENURUNKAN TEMPERATUR
Pendinginan dapat menentukan hasil akhir sama pentingnya dengan heating.
Cooling rate memengaruhi perkembangan microstructure dan mechanical properties. Continuous annealing furnace modern dapat menggunakan gas jet cooling, air, mist, water spray atau kombinasi sistem.
Pada CAL Ansteel Tiantie, ANDRITZ mencantumkan cooling rate sekitar 108°C/s untuk reference strip 1.500 mm. citeturn0search3
Karena itu cooling section harus dipandang sebagai bagian metalurgi, bukan sekadar alat untuk membuat strip cepat dingin.
ANNEALING DAN MECHANICAL PROPERTIES
Setelah annealing, material dapat mengalami perubahan pada hardness, yield strength, tensile strength, elongation, formability dan karakteristik lain sesuai grade.
Pada automotive steel, formability sangat penting karena sheet harus dibentuk menjadi panel dengan geometri kompleks. ANDRITZ mencantumkan automotive exposed parts, non-exposed parts, multiphase steel, high-strength steel dan advanced high-strength steel sebagai aplikasi continuous annealing. citeturn0search0
Jadi anggapan bahwa annealing selalu berarti “membuat baja lunak” tidak tepat. Targetnya adalah mendapatkan kondisi material yang sesuai dengan kebutuhan produk dan proses.
MASALAH YANG SERING TERJADI PADA MESIN ANNEALING
Beberapa masalah yang dapat muncul antara lain:
STRIP BREAK. Strip putus di dalam line sehingga downtime dapat menjadi panjang.
OVERHEATING. Temperatur terlalu tinggi dapat mengubah sifat material atau menyebabkan masalah permukaan.
UNDERHEATING. Thermal cycle tidak mencapai kondisi yang dibutuhkan sehingga recovery atau recrystallization tidak sesuai.
TEMPERATURE NON-UNIFORMITY. Bagian strip mengalami thermal history berbeda dan menghasilkan variasi sifat.
ATMOSPHERE PROBLEM. Komposisi atau flow gas tidak sesuai sehingga surface condition terganggu.
COOLING PROBLEM. Cooling rate tidak sesuai target.
FURNACE ROLL PROBLEM. Wear, alignment dan kondisi permukaan roll dapat menyebabkan masalah tracking atau defect.
TENSION PROBLEM. Tension yang tidak stabil dapat menyebabkan wrinkle, tracking problem, shape defect atau strip break.
SEALING LEAK. Kebocoran dapat mengganggu atmosphere control.
BURNER PROBLEM. Burner malfunction dapat mengubah heat input dan stabilitas temperatur.
Satu defect tidak selalu mempunyai satu penyebab. Engineer biasanya perlu melihat data temperatur, speed, tension, atmosphere, cooling, material grade dan histori equipment sebelum menentukan root cause.
KENAPA FURNACE ROLL DAN STRIP TENSION SANGAT PENTING? ===================================================== Strip baja tipis dapat bergerak ratusan meter per menit melewati furnace panjang. Karena itu material harus stabil secara mekanis.
Furnace roll bekerja dalam kondisi temperatur tinggi, atmosfer khusus, beban strip dan kecepatan produksi. Permukaan roll yang rusak atau alignment yang buruk dapat menghasilkan defect pada strip.
Strip tension juga harus stabil. Tension yang terlalu tinggi atau terlalu rendah dapat memengaruhi tracking, shape, wrinkle dan risiko strip break.
Ini menunjukkan bahwa annealing line bukan hanya equipment thermal. Ia merupakan gabungan furnace, mechanical handling, electrical drive, automation, gas system, cooling system dan quality control.
MAINTENANCE MESIN ANNEALING
Maintenance dapat mencakup pemeriksaan burner, thermocouple, furnace roll, sealing, gas system, cooling system, tension control, drive, valve dan safety interlock.
Condition monitoring dapat diterapkan pada motor, gearbox, fan, pump dan rotating equipment. Trend temperatur juga dapat membantu menemukan perubahan kondisi sebelum masalah menjadi besar.
Pada furnace modern, data historis sangat berguna. Jika temperatur zone tertentu perlahan membutuhkan fuel input lebih besar untuk mempertahankan kondisi yang sama, misalnya, engineer dapat menyelidiki burner, insulation, heat transfer, sensor atau kondisi lain sebelum terjadi kegagalan.
Maintenance terbaik bukan hanya memperbaiki mesin setelah rusak. Tujuannya menjaga furnace tetap berada dalam kondisi proses yang stabil.
KESELAMATAN PADA ANNEALING FURNACE
Annealing furnace dapat melibatkan temperatur sangat tinggi, natural gas atau fuel gas, hydrogen, nitrogen, combustion system dan protective atmosphere.
Karena itu safety harus menjadi bagian dari desain.
Pada teknologi HPH, Tenova mencantumkan oxygen concentration monitoring selama prepurging serta safety strategy yang telah melalui pembuktian TÜV. citeturn0search4
Dalam operasi nyata, urutan purge, gas detection, interlock, emergency shutdown, burner management dan prosedur start-up/shutdown harus mengikuti desain equipment dan standar keselamatan yang berlaku.
Hydrogen khususnya tidak boleh diperlakukan seperti gas biasa. Sealing, ventilation, detection dan ignition control harus diperhatikan dengan serius.
ANNEALING DAN INDUSTRI 4.0
Furnace modern semakin terintegrasi dengan automation dan data.
Parameter seperti grade, thickness, strip speed, temperature profile, atmosphere, cooling dan hasil quality inspection dapat disimpan sebagai histori coil.
Data tersebut dapat digunakan untuk recipe management, quality tracking, process optimization, energy monitoring dan predictive maintenance.
Pada CAL Ansteel Tiantie, ANDRITZ menyebut penggunaan furnace control dan mathematical model system untuk mengoptimalkan operasi. citeturn0search3
Ini mengubah cara engineer bekerja. Mereka tidak lagi hanya mengandalkan pengalaman operator, tetapi dapat membandingkan data process condition dengan hasil quality untuk menemukan hubungan dan penyebab masalah.
ANNEALING DALAM RANGKAIAN PABRIK BAJA
Pada pabrik flat steel, annealing biasanya merupakan bagian dari rangkaian yang lebih panjang.
Contoh sederhana:
HOT ROLLED COIL ↓ PICKLING ↓ COLD ROLLING ↓ COLD ROLLED COIL ↓ ANNEALING ↓ SKIN PASS / TEMPER ROLLING ↓ INSPECTION ↓ SLITTING / RECOILING ↓ FINISHED PRODUCT
Untuk produk galvanis, annealing dapat terintegrasi dengan continuous galvanizing line. ANDRITZ memiliki contoh line yang dapat dijalankan dalam mode continuous galvanizing maupun continuous annealing, sehingga furnace menjadi bagian dari sistem produksi yang fleksibel. citeturn0search10
Hubungan antarproses penting karena kualitas annealing menentukan bagaimana material berperilaku pada proses setelahnya.
MANA YANG LEBIH BAGUS: BELL-TYPE ATAU CONTINUOUS? ================================================= Tidak ada satu furnace yang paling bagus untuk semua pabrik.
Jika targetnya produksi flat steel dalam volume besar dengan throughput tinggi, continuous annealing line sangat menarik.
Jika kebutuhan lebih cocok untuk batch processing dan thermal cycle tertentu, bell-type furnace dapat lebih tepat.
Untuk electrical steel dengan high-temperature annealing, multi-stack bell-type mempunyai karakteristik khusus.
Untuk wire rod dan steel wire, furnace harus disesuaikan dengan bentuk charge dan kebutuhan cold forming.
Untuk stainless steel dengan kebutuhan surface quality, annealing and pickling line dapat menjadi solusi yang lebih tepat.
Jadi keputusan tidak boleh dibuat berdasarkan merek atau bentuk furnace saja.
Pertanyaan yang benar adalah:
material apa yang diproses?
berapa kapasitas produksi?
berapa thickness dan width?
apa target mechanical properties?
bagaimana surface requirement?
batch atau continuous?
berapa kebutuhan energi?
bagaimana protective atmosphere?
dan proses apa yang berada sebelum serta sesudah annealing?
Jawaban atas pertanyaan tersebut menentukan teknologi yang paling masuk akal.
CONTOH SEDERHANA: DARI COLD ROLLING KE ANNEALING
Misalnya sebuah pabrik memproduksi cold rolled steel sheet.
Hot rolled coil menjalani pickling lalu cold rolling. Ketebalan turun, tetapi deformasi plastis meningkat. Material menjadi lebih keras dan ductility menurun.
Coil kemudian masuk annealing. Strip dipanaskan sesuai thermal cycle, ditahan pada kondisi tertentu, kemudian didinginkan dengan cara yang dikendalikan.
Pada kondisi yang tepat, recovery dan recrystallization membantu mengubah kembali kondisi mikrostruktur material.
Setelah itu strip dapat masuk skin pass, inspection, recoiling atau proses finishing lain.
Jadi cold rolling dan annealing bukan dua proses yang berdiri sendiri. Cold rolling mengubah dimensi sekaligus kondisi material, sedangkan annealing membantu mengatur kembali kondisi metalurginya.
KENAPA MESIN ANNEALING SANGAT PENTING DI INDUSTRI BAJA?
Karena ukuran yang benar saja belum cukup.
Sebuah coil bisa memiliki thickness sesuai drawing tetapi mechanical properties tidak sesuai specification. Dalam kondisi tersebut produk tetap dapat dinyatakan tidak memenuhi persyaratan.
Annealing membantu mengontrol kondisi material setelah proses deformasi dan mempersiapkan produk untuk forming atau proses finishing berikutnya.
Pada automotive steel, misalnya, kualitas thermal cycle dapat berkaitan dengan kemampuan sheet untuk dibentuk menjadi panel. Pada electrical steel, thermal treatment dapat berkaitan dengan grain structure dan sifat magnetik. Pada wire, annealing dapat menentukan kondisi untuk cold forming.
Dengan kata lain, annealing menghubungkan proses shaping dengan metallurgy.
KESIMPULAN ========== Mesin annealing adalah equipment heat treatment yang memberikan thermal cycle terkontrol agar struktur mikro dan sifat material mencapai kondisi yang dibutuhkan.
Jenisnya sangat beragam: bell-type annealing furnace, high-performance hydrogen bell furnace, continuous annealing line, multi-stack bell furnace, rotary bell furnace, wire rod annealing furnace, annealing and pickling line untuk stainless steel, serta furnace khusus untuk aluminium dan electrical steel.
Perbedaan antarjenis bukan hanya bentuk fisik. Yang berbeda adalah cara material diproses, batch atau continuous, atmosfer, heating method, soaking, cooling, strip tension, kapasitas, automation dan target metallurgical properties.
Untuk pabrik baja modern, continuous annealing dapat menjadi production line dengan kapasitas sangat besar. Contoh CAL Ansteel Tiantie yang dipasok ANDRITZ memiliki kapasitas sekitar 735.000 ton per tahun dan process speed hingga 420 m/min. citeturn0search3
Sementara itu bell-type furnace tetap sangat penting untuk berbagai aplikasi batch dan thermal cycle khusus.
Kesimpulan paling penting:
ANNEALING BUKAN SEKADAR PROSES MEMANASKAN LOGAM.
Ia adalah proses mengendalikan sejarah temperatur material untuk mendapatkan kondisi mikrostruktur dan sifat yang diinginkan.
Di balik satu coil baja yang tampak sederhana, terdapat kombinasi metalurgi, furnace engineering, automation, gas control, mechanical handling, cooling technology, measurement dan quality control yang bekerja secara bersamaan.
Itulah sebabnya mesin annealing menjadi salah satu equipment penting dalam industri logam modern.
SUMBER RUJUKAN
1. ANDRITZ Metals — Continuous annealing line furnaces for all applications. https://www.andritz.com/products-en/metals/furnaces/continuous-strip-processing/annealing-line-furnaces
2. ANDRITZ Metals — Continuous annealing line at Tianjin Ansteel Tiantie. https://www.andritz.com/metals-en/news-media/references-and-success-stories/tianjin-ansteel-tiantie
3. ANDRITZ Metals — Continuous galvanizing line at Tianjin Ansteel Tiantie. https://www.andritz.com/metals-en/news-media/references-and-success-stories/continuous-galvanizing-line-tianjin
4. Tenova — HPH Bell-Type Annealing Furnace for Carbon Steel Strip. https://tenova.com/technologies/hphr-bell-type-annealing-furnace-carbon-steel-strip
5. Tenova — Bell-Type Annealing Furnace for Wire Rod. https://tenova.com/technologies/bell-type-annealing-furnace-wire-rod
6. Tenova — Multi-Stack Bell-Type Annealing Furnace for Silicon Steel Strip. https://tenova.com/technologies/multi-stack-bell-type-annealing-furnace-mbaf-silicon-steel-strip
7. Tenova — Rotary Bell-Type Annealing Furnace for Silicon Steel Strip. https://tenova.com/technologies/rotary-bell-type-annealing-furnace-r-baf-silicon-steel-strip
8. Tenova — Decarbonization of modern HPH Bell-Type Annealing Plant. https://loi.tenova.com/newsroom/lates-tenova/tenova-loi-thermprocess-decarbonizes-modern-hphr-baf
CATATAN TEKNIS
Temperatur, waktu tahan, cooling rate, komposisi atmosfer, strip speed dan recipe annealing tidak boleh disamaratakan. Nilainya harus ditentukan berdasarkan grade, thickness, product specification, target metallurgical properties, desain furnace dan prosedur proses yang telah divalidasi. Artikel ini menjelaskan prinsip dan teknologi secara umum, bukan recipe operasi furnace.
