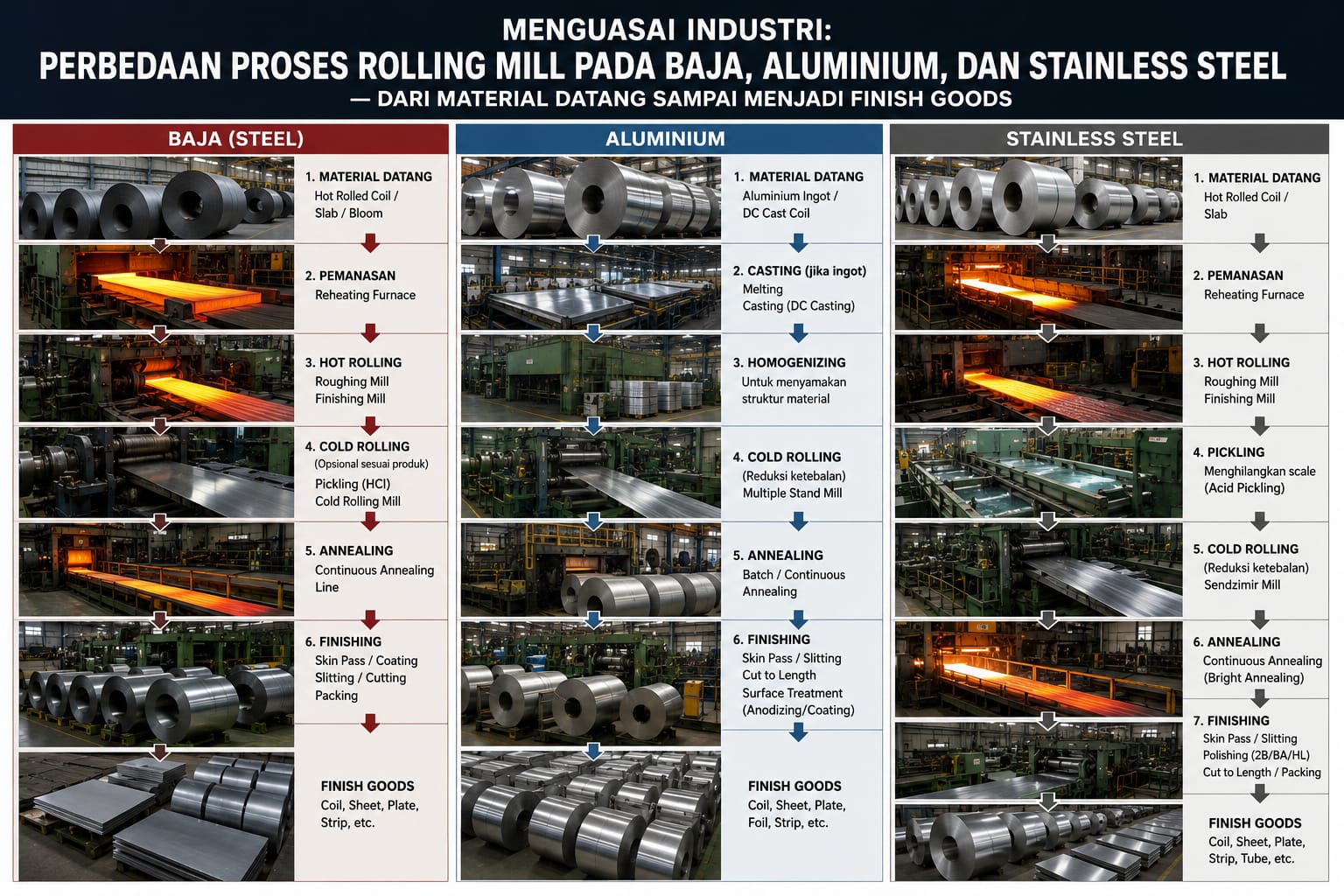

MENGUASAI INDUSTRI: PERBEDAAN PROSES ROLLING MILL PADA BAJA, ALUMINIUM, DAN STAINLESS STEEL — DARI MATERIAL DATANG SAMPAI MENJADI FINISH GOODS

Di dalam industri logam, tiga material yang sering terlihat sama-sama berbentuk coil, sheet, atau plate sebenarnya dapat menjalani perjalanan produksi yang sangat berbeda. Baja karbon, aluminium, dan stainless steel sama-sama bisa melewati rolling mill, tetapi cara material tersebut dipanaskan, direduksi, didinginkan, dibersihkan, dianil, dikontrol permukaannya, sampai dikirim kepada pelanggan tidak bisa disamakan begitu saja.

Perbedaannya muncul karena setiap material mempunyai karakter metalurgi sendiri.

Baja relatif kuat dan membutuhkan gaya rolling yang besar. Aluminium jauh lebih ringan, lebih mudah mengalami deformasi, tetapi sangat sensitif terhadap temperatur, alloy, pelumasan, dan kualitas permukaan. Stainless steel mempunyai kandungan chromium dan, tergantung grade, nickel, molybdenum, nitrogen, serta unsur lainnya yang membuat proses hot rolling, annealing, pickling, dan cold rolling menjadi lebih menuntut.

Karena itu, kalau seseorang hanya memahami “rolling adalah proses melewatkan logam di antara dua roll”, pemahamannya baru berada di permukaan.

Di pabrik sebenarnya, rolling mill adalah rangkaian proses yang menggabungkan metalurgi, mekanik, kontrol temperatur, kontrol ketebalan, kontrol flatness, surface treatment, quality control, dan manajemen material.

Artikel ini membandingkan perjalanan ketiganya dari material masuk sampai menjadi produk jadi, terutama untuk flat products seperti coil, sheet, dan plate. Jalur produksi nyata dapat berbeda menurut grade, ukuran, fasilitas pabrik, dan produk akhir yang ditargetkan.

GAMBARAN BESAR: KETIGA MATERIAL INI TIDAK MEMULAI DENGAN CARA YANG SAMA

Sebelum masuk ke masing-masing proses, ada satu hal yang harus dipahami.

Rolling mill bukan selalu tempat pertama material “dibuat”.

Pada jalur baja karbon, material awal biasanya berasal dari slab hasil continuous casting atau proses lain dari steelmaking. World Steel Association menggambarkan salah satu jalur umum dari steelmaking menuju slab, kemudian hot strip mill, hot rolled coil, pickling, cold rolling, annealing, dan berbagai proses coating atau finishing. Jalurnya dapat berubah menurut rute produksi dan jenis produk. [SUMBER: worldsteel]

Aluminium dapat berasal dari slab atau sheet ingot hasil casting. Aluminum Association menjelaskan bahwa slab aluminium dipanaskan kemudian melewati breakdown/reversing mill, dilanjutkan hot rolling, kemudian cold rolling untuk produk sheet atau foil tertentu. Ada pula jalur continuous casting yang dapat menghasilkan hot rolled coil dan melewati sebagian tahapan ingot casting dan hot rolling konvensional. [SUMBER: Aluminum Association]

Stainless steel dimulai dari proses peleburan dan pemurnian khusus. worldstainless menjelaskan jalur umum berupa melting, refining, continuous casting, hot processing, kemudian cold processing yang biasanya mencakup annealing, pickling, cold rolling, dan akhirnya finishing. [SUMBER: worldstainless]

Jadi sejak material datang ke mill, ketiga material tersebut sudah membawa “identitas” metalurgi yang berbeda.

PERJALANAN BAJA KARBON: DARI SLAB MENJADI HRC, CRC, ATAU PRODUK COATED

Mari mulai dari material yang paling banyak ditemukan dalam industri berat.

Baja karbon untuk flat products biasanya masuk ke hot rolling mill dalam bentuk slab.

Slab adalah benda kerja baja berbentuk balok dengan lebar dan ketebalan tertentu yang sudah dihasilkan dari continuous casting atau jalur casting lainnya.

Pada titik ini baja belum menjadi coil yang biasa dilihat di warehouse.

Ia masih berupa material setengah jadi yang harus mengalami deformasi besar.

1. MATERIAL MASUK DAN IDENTIFIKASI

Begitu slab tiba di area mill, material harus diidentifikasi.

Yang diperiksa bukan hanya beratnya.

Data seperti heat number, grade, dimensi, temperatur, dan informasi produksi harus sesuai dengan planning.

Heat number sangat penting karena menjadi identitas yang menghubungkan produk akhir dengan riwayat material dan proses steelmaking.

Dalam produksi modern, pelacakan material menjadi bagian penting dari quality assurance.

2. REHEATING FURNACE

Slab kemudian masuk ke reheating furnace.

Tujuannya bukan sekadar membuat baja menjadi “panas”.

Temperatur harus dikendalikan supaya material mempunyai kondisi yang sesuai untuk hot rolling.

Jika temperatur terlalu rendah, gaya rolling dapat meningkat dan deformasi menjadi lebih sulit.

Jika terlalu tinggi, dapat muncul masalah seperti oksidasi berlebihan, scale, atau perubahan kondisi metalurgi yang tidak diinginkan.

worldsteel menjelaskan bahwa pada hot rolling mill, baja padat dipanaskan kembali pada temperatur tinggi kemudian digiling di antara roll yang berputar untuk mengurangi ketebalan.

3. DESCALE

Sebelum atau selama rolling, scale pada permukaan harus dikendalikan.

Scale adalah lapisan oksida yang terbentuk ketika baja berada pada temperatur tinggi.

Jika scale tidak dibersihkan dengan baik, sebagian dapat tertekan masuk ke permukaan baja dan menghasilkan defect.

Karena itu digunakan high-pressure water descaling untuk melepaskan scale dari permukaan.

4. ROUGHING MILL

Slab kemudian masuk ke roughing mill.

Di sinilah pengurangan ketebalan dalam jumlah besar dilakukan.

Roughing mill dapat berupa reversing mill atau konfigurasi lain bergantung pada desain pabrik.

Tujuannya mengubah slab yang sangat tebal menjadi transfer bar dengan ketebalan yang jauh lebih kecil dan bentuk yang lebih sesuai untuk finishing mill.

Lebar juga dikontrol.

Jadi rolling bukan hanya membuat material lebih tipis.

Mill juga harus mengendalikan width, profile, crown, dan bentuk material.

5. FINISHING MILL

Transfer bar kemudian masuk ke finishing mill.

Biasanya terdapat beberapa stand yang bekerja berurutan.

Setiap stand memberikan pengurangan tertentu.

Material bergerak sangat cepat.

Pada titik ini kontrol otomatis menjadi sangat penting.

Sistem mill memonitor dan mengatur thickness, speed, roll gap, tension, temperature, flatness, dan posisi strip.

Kesalahan kecil dalam pengaturan dapat menghasilkan variasi gauge atau bentuk sepanjang coil.

6. RUN-OUT TABLE DAN COOLING

Setelah finishing mill, strip melewati run-out table.

Air digunakan untuk mengontrol pendinginan.

Pendinginan bukan hanya urusan “membuat baja dingin”.

Cooling rate mempengaruhi transformasi mikrostruktur dan akhirnya sifat mekanik.

Itulah sebabnya temperatur dan pola pendinginan harus dikendalikan.

7. DOWNCOILER

Setelah mencapai kondisi yang ditentukan, strip digulung menjadi coil.

Produk ini dikenal sebagai hot rolled coil atau HRC.

worldsteel memberikan contoh spesifikasi produk HRC global dengan ketebalan tipikal sekitar 2–7 mm, meskipun rentang aktual bergantung pada mill dan produk.

HRC dapat menjadi finish goods untuk aplikasi tertentu.

Namun untuk menghasilkan cold rolled steel, perjalanan belum selesai.

DARI HRC MENUJU CRC

HRC yang akan diproses lebih lanjut biasanya melewati pickling.

8. PICKLING

Permukaan hot rolled steel mengandung scale.

Pickling menggunakan larutan kimia untuk menghilangkan oksida dan menghasilkan permukaan yang sesuai untuk cold rolling.

Setelah pickling, material menjadi pickled hot rolled coil.

Worldsteel menggambarkan urutan umum hot rolled coil → pickling → pickled hot rolled coil → cold rolling → cold rolled coil.

9. COLD ROLLING

Coil masuk ke cold reduction mill.

Pada proses ini baja direduksi pada temperatur rendah dibandingkan hot rolling.

Tujuannya dapat berupa mencapai gauge akhir, meningkatkan kualitas permukaan, meningkatkan kekuatan melalui work hardening, dan mendapatkan kontrol dimensi yang lebih baik.

Worldsteel mendefinisikan cold rolled coil sebagai material yang diperoleh dengan mengurangi ketebalan pickled hot rolled coil pada temperatur rendah di cold-reduction mill.

Cold rolling tidak sekadar “menggiling lebih tipis”.

Material mengalami perubahan struktur dan sifat mekanik.

Cold working dapat meningkatkan hardness dan strength, tetapi ductility dapat turun.

10. ANNEALING

Jika produk membutuhkan formability tertentu, baja cold rolled yang sudah work-hardened dapat dianil.

Annealing memulihkan sebagian sifat material sehingga lebih mudah dibentuk.

worldsteel menjelaskan bahwa cold rolling dapat meningkatkan hardness dan strength, sedangkan annealing digunakan untuk mengatur kembali sifat material agar dapat memenuhi kebutuhan pembentukan.

11. SKIN PASS / TEMPER ROLLING

Pada beberapa produk, dilakukan light rolling pass setelah annealing.

Tujuannya dapat berkaitan dengan flatness, surface appearance, mechanical properties, atau kontrol yield point sesuai spesifikasi.

12. INSPECTION, SLITTING, CUT-TO-LENGTH, DAN PACKING

Produk kemudian dapat dipotong menjadi sheet, di-slit menjadi narrow coil, direcoiling, diinspeksi, ditimbang, diberi identitas, dan dipacking.

Barulah material menjadi finish goods sesuai kebutuhan customer.

Jadi jalur sederhana baja dapat terlihat seperti:

SLAB → REHEATING → DESCALE → ROUGHING → FINISHING → COOLING → COILING → PICKLING → COLD ROLLING → ANNEALING → SKIN PASS → INSPECTION → PACKING

Tidak semua produk melewati seluruh tahapan tersebut.

ALUMINIUM: MENGAPA PROSES ROLLING-NYA BERBEDA?

Sekarang masuk ke aluminium.

Secara visual, aluminium coil mungkin terlihat seperti versi ringan dari steel coil.

Tetapi operator rolling mill akan langsung tahu bahwa karakter materialnya berbeda.

Aluminium mempunyai densitas jauh lebih rendah dibanding baja, tetapi proses rolling-nya tetap membutuhkan kontrol yang serius.

Yang paling penting adalah alloy dan temper.

Aluminium bukan satu material tunggal.

Ada berbagai seri alloy dengan karakteristik berbeda.

Aluminum Association menjelaskan bahwa alloy non-heat-treatable dapat diperkuat melalui cold working, sedangkan alloy tertentu dapat memperoleh kekuatan melalui heat treatment.

1. MATERIAL DATANG: SLAB ATAU SHEET INGOT

Pada produksi plate dan sheet konvensional, material awal dapat berupa sheet ingot atau slab aluminium.

Aluminium Association menyebut slab/ingot ini dapat memiliki massa puluhan ton.

Sebelum rolling, material biasanya dipanaskan.

2. HOMOGENIZATION DAN PREPARATION

Tergantung alloy dan route, slab dapat mengalami homogenization heat treatment.

Tujuannya mengatur kondisi mikrostruktur dan distribusi unsur sebelum rolling.

Ini merupakan salah satu perbedaan penting dengan cara orang awam membayangkan rolling.

Rolling bukan proses tunggal.

Metalurgi sebelum rolling ikut menentukan bagaimana material berperilaku ketika masuk mill.

3. HOT ROLLING

Slab aluminium dipanaskan sampai temperatur rolling yang sesuai kemudian masuk breakdown mill.

Aluminum Association menjelaskan bahwa slab dipanaskan dan dimasukkan ke breakdown mill, lalu dapat digulung bolak-balik sampai ketebalannya berkurang secara besar.

Setelah breakdown, material dapat masuk continuous hot mill untuk reduksi berikutnya.

Produk yang dihasilkan dapat disebut hot band atau reroll stock.

4. MENGAPA LUBRIKASI DAN SURFACE CONTROL SANGAT PENTING?

Aluminium memiliki karakter permukaan yang membuat kontrol roll dan lubrication sangat penting.

Jika permukaan roll terkontaminasi atau terjadi pickup, defect dapat berpindah ke strip.

Aluminum Association mendokumentasikan defect seperti roll coating/pickup dan streak yang dapat terbentuk pada hot maupun cold rolling.

Karena itu kualitas permukaan work roll menjadi sangat penting.

5. COLD ROLLING ALUMINIUM

Hot band kemudian dapat masuk cold mill.

Cold rolling dilakukan untuk mencapai gauge yang lebih tipis dan sifat mekanik atau surface finish yang dibutuhkan.

Aluminum Association menjelaskan bahwa cold rolling dapat dilakukan dalam beberapa pass pada single-stand mill atau dalam satu pass pada multiple-stand mill.

Selama cold rolling, temperatur strip dapat meningkat akibat friction dan deformation.

Karena itu coolant/lubricant digunakan untuk mengendalikan panas dan kondisi rolling.

6. ANNEALING

Aluminium dapat mengalami annealing di antara tahapan rolling.

Ini penting ketika material sudah mengalami work hardening dan perlu dilunakkan kembali agar reduksi berikutnya dapat dilakukan.

Pada alloy tertentu, heat treatment juga menjadi bagian penting untuk mencapai kombinasi strength dan ductility yang dibutuhkan.

7. FINAL GAUGE DAN FINISHING

Setelah mencapai gauge yang diinginkan, coil dapat menjalani proses slitting, cut-to-length, straightening, stretching untuk produk tertentu, heat treatment, surface treatment, inspection, dan packaging.

Untuk plate, trimming dan proses tambahan dapat menjadi bagian akhir.

Aluminum Association menjelaskan bahwa plate tertentu dapat menjalani heat treatment, stretching untuk meluruskan dan mengurangi internal stress, aging, kemudian trimming ke ukuran akhir.

8. FINISH GOODS ALUMINIUM

Produk akhirnya dapat berupa plate, sheet, coil, foil stock, atau bentuk lain sesuai route.

Jadi jalur aluminium tidak selalu hanya slab → hot rolling → cold rolling → finish.

Untuk alloy tertentu, heat treatment menjadi bagian yang sangat penting.

STAINLESS STEEL: BAGIAN YANG MEMBUATNYA LEBIH KOMPLEKS

Stainless steel sering disalahpahami hanya sebagai “baja yang tidak mudah berkarat”.

Dalam rolling mill, stainless adalah keluarga material dengan berbagai grade dan struktur metalurgi.

Austenitic, ferritic, martensitic, duplex, dan precipitation-hardening memiliki karakter berbeda.

Karena itu route produksinya dapat berbeda.

1. MATERIAL DATANG DARI STEELMAKING

Stainless steel biasanya dibuat melalui melting dan refining.

worldstainless menjelaskan bahwa charge dapat mengandung ferrochrome, stainless scrap, steel scrap, nickel, dan kadang molybdenum. Proses refining seperti AOD digunakan untuk menurunkan karbon dan mengatur komposisi sebelum casting.

Setelah itu material dicast menjadi slab atau bentuk lain.

2. SLAB → REHEATING

Slab stainless dipanaskan untuk hot rolling.

Temperatur harus dikontrol berdasarkan grade.

Tidak semua stainless berperilaku sama.

3. DESCALE DAN HOT ROLLING

Stainless kemudian mengalami hot rolling.

Hot rolling mengurangi ketebalan dan mengubah bentuk slab menjadi strip atau plate.

Tetapi stainless mempunyai scale yang relatif kuat.

worldstainless menjelaskan bahwa stainless menghasilkan grey/black scale selama hot rolling atau forming dan scale tersebut harus dihilangkan melalui descaling.

4. ANNEALING SETELAH HOT ROLLING

Untuk banyak produk stainless flat, annealing dapat menjadi bagian route setelah hot rolling.

Tujuannya berkaitan dengan struktur dan sifat material sebelum proses berikutnya.

5. PICKLING

Inilah salah satu ciri khas stainless.

Permukaan hasil hot processing perlu dibersihkan dari scale.

Pickling menghilangkan lapisan tipis material pada permukaan menggunakan larutan asam yang sesuai.

worldstainless menjelaskan bahwa pickling stainless secara umum menggunakan campuran nitric dan hydrofluoric acid untuk menghilangkan lapisan permukaan tertentu, sedangkan descaling bertujuan menghilangkan oxide scale yang lebih tebal.

Proses kimia ini harus dikendalikan dengan serius karena berkaitan dengan keselamatan, lingkungan, konsentrasi larutan, temperatur, waktu kontak, dan pengolahan limbah.

6. COLD ROLLING

Setelah permukaan siap, stainless dapat masuk cold rolling.

Cold rolling digunakan untuk mencapai ketebalan akhir, surface finish, flatness, dan sifat mekanik yang ditentukan.

Grade stainless tertentu mempunyai work hardening yang cukup kuat.

Akibatnya kebutuhan rolling force dapat tinggi.

Konfigurasi mill yang digunakan juga dapat berbeda sesuai grade dan ukuran.

7. ANNEALING DAN PICKLING ULANG

Pada reduksi besar, stainless dapat mengalami siklus:

cold rolling → annealing → pickling → cold rolling

sampai gauge dan kondisi yang diperlukan tercapai.

Ini berbeda dari gambaran sederhana bahwa coil hanya sekali masuk cold mill.

8. SKIN PASS

Untuk finish tertentu, dilakukan light cold rolling.

worldstainless mencantumkan finish 2B sebagai cold rolled, heat treated, pickled, kemudian skin passed.

9. FINAL SURFACE FINISH

Inilah bagian yang sangat membedakan stainless dari baja karbon biasa.

Stainless dapat dijual dengan berbagai surface finish.

Contohnya:

1D; 2D; 2B; 2R/BA; dan finish polished atau brushed tertentu.

worldstainless menjelaskan bahwa 2D merupakan permukaan dull setelah cold rolling, heat treatment, dan pickling; 2B memperoleh final cold roll pass menggunakan polished rolls; sedangkan 2R atau bright annealed menggunakan bright annealing untuk menghasilkan permukaan yang jauh lebih halus dan reflektif.

10. INSPECTION DAN PACKING

Setelah surface finish tercapai, produk diperiksa.

Parameter yang dapat diperiksa antara lain thickness, width, flatness, surface condition, mechanical properties, dan chemical composition.

Produk kemudian dipotong atau direcoiling sesuai order.

Setelah packing dan final release, material menjadi finish goods.

PERBANDINGAN LANGSUNG: BAJA VS ALUMINIUM VS STAINLESS

BAJA KARBON

Material awal: Slab.

Hot rolling: Reheating → descaling → roughing → finishing → cooling → coiling.

Cold route: Pickling → cold rolling → annealing → skin pass.

Karakter utama: Gaya rolling besar, temperatur hot rolling tinggi, cooling sangat berpengaruh pada mikrostruktur, dan cold rolling memberikan peningkatan hardness serta strength.

ALUMINIUM

Material awal: Sheet ingot/slab atau produk casting tertentu.

Hot rolling: Preheating → breakdown/reversing rolling → continuous hot rolling.

Cold route: Cold rolling → intermediate annealing bila diperlukan → final rolling → heat treatment/finishing sesuai alloy.

Karakter utama: Alloy dan temper sangat menentukan route; kontrol temperatur dan lubrication penting; heat treatment dapat menjadi bagian utama pada alloy tertentu.

STAINLESS

Material awal: Slab hasil melting, refining, dan casting.

Hot rolling: Reheating → descaling → roughing/finishing → cooling.

Cold route: Annealing → pickling → cold rolling → annealing/pickling bila diperlukan → skin pass → finishing.

Karakter utama: Komposisi alloy sangat menentukan perilaku; work hardening dapat tinggi; surface scale kuat; pickling dan surface finish merupakan bagian penting.

MENGAPA TEMPERATUR MENJADI PEMBEDA BESAR?

Rolling pada dasarnya adalah deformation.

Ketika logam ditekan di antara roll, bentuknya berubah.

Namun temperatur menentukan bagaimana logam merespons deformasi.

Pada hot rolling, temperatur cukup tinggi sehingga material lebih mudah mengalami deformasi dan proses dapat memberikan reduction besar.

Pada cold rolling, material berada pada temperatur jauh lebih rendah dan deformation menghasilkan work hardening.

worldsteel menjelaskan bahwa hot dan cold processing sama-sama mengubah ketebalan sekaligus struktur kristal dan sifat baja; hot rolling cenderung meningkatkan ductility, toughness, dan resistance terhadap shock, sementara cold rolling menambah hardness dan strength.

Pada aluminium, cold working juga dapat meningkatkan strength pada alloy non-heat-treatable karena deformasi meningkatkan dislocation density.

Karena itu operator tidak boleh melihat temperatur hanya sebagai angka pada layar.

Temperatur adalah bagian dari “resep” metalurgi.

MENGAPA ROLLING FORCE BERBEDA?

Gaya rolling dipengaruhi oleh:

material; temperatur; ketebalan awal; ketebalan akhir; friction; roll diameter; width; work hardening; dan kondisi material.

Stainless tertentu dapat sangat menuntut karena work hardening-nya tinggi.

Aluminium relatif ringan tetapi rolling tipis membutuhkan kontrol yang sangat baik.

Baja memiliki rolling force besar karena strength dan dimensi slab/strip yang besar.

Itulah sebabnya desain mill tidak dapat dipukul rata.

PERBEDAAN MESINNYA

Secara konsep, ketiga industri menggunakan komponen yang mirip:

work roll; backup roll; motor; hydraulic system; AGC; cooling; lubrication; tension control; measurement system; dan automation.

Tetapi konfigurasi dan setting-nya berbeda.

Pada steel hot strip mill, kapasitas dan gaya rolling dapat sangat besar.

Pada aluminium, kontrol surface dan lubrication sangat penting.

Pada stainless, mill harus mampu menangani material dengan strength dan work hardening tinggi sekaligus menghasilkan surface finish yang ketat.

AGC: OTAK KONTROL KETEBALAN

Automatic Gauge Control atau AGC menjadi salah satu teknologi penting dalam rolling mill modern.

Tujuannya mempertahankan thickness sesuai target.

Jika entry thickness berubah, sistem harus merespons.

Jika rolling force berubah, sistem harus merespons.

Jika temperatur berubah, proses juga dapat berubah.

Karena itu pengukuran dilakukan secara kontinu menggunakan sensor dan sistem kontrol.

Tanpa kontrol otomatis yang baik, menjaga gauge pada kecepatan tinggi akan jauh lebih sulit.

FLATNESS: MATERIAL TIPIS BELUM TENTU BAGUS

Bayangkan coil memiliki ketebalan yang benar.

Apakah berarti produk sempurna?

Belum tentu.

Strip dapat mengalami:

center buckle; edge wave; quarter buckle; camber; wedge; atau bentuk lain.

Flatness sangat penting untuk proses customer berikutnya.

Material yang gauge-nya benar tetapi flatness buruk dapat menimbulkan masalah saat stamping, slitting, forming, atau welding.

PERMUKAAN JUGA MENENTUKAN NILAI PRODUK

Untuk baja konstruksi, surface requirement mungkin berbeda dari automotive sheet.

Untuk aluminium packaging, surface quality bisa sangat kritis.

Untuk stainless, surface finish bahkan menjadi bagian dari identitas produk.

2B bukan sekadar “mengkilap”.

BA bukan sekadar “lebih mengkilap”.

Masing-masing berasal dari route proses yang berbeda dan mempunyai karakteristik tertentu.

worldstainless mencatat 2B sebagai salah satu finish cold rolled yang paling umum, sedangkan 2R/BA menghasilkan permukaan yang sangat reflektif dan halus.

DARI MATERIAL DATANG SAMPAI FINISH GOODS: TIGA FLOW DALAM SATU PANDANGAN

BAJA KARBON:

SLAB ↓ REHEATING ↓ DESCALE ↓ ROUGHING MILL ↓ FINISHING MILL ↓ COOLING ↓ COILING ↓ HRC

Jika menjadi CRC:

HRC ↓ PICKLING ↓ COLD ROLLING ↓ ANNEALING ↓ SKIN PASS ↓ INSPECTION ↓ PACKING ↓ CRC FINISH GOODS

ALUMINIUM:

ALUMINIUM INGOT/SLAB ↓ PREHEATING / HEAT TREATMENT SESUAI ROUTE ↓ BREAKDOWN ROLLING ↓ HOT ROLLING ↓ HOT BAND / COIL ↓ COLD ROLLING ↓ INTERMEDIATE ANNEALING BILA DIPERLUKAN ↓ FINAL ROLLING ↓ HEAT TREATMENT / FINISHING SESUAI ALLOY ↓ SLITTING / CUTTING ↓ INSPECTION ↓ FINISH GOODS

STAINLESS:

MELTING + REFINING ↓ CONTINUOUS CASTING ↓ SLAB ↓ REHEATING ↓ HOT ROLLING ↓ ANNEALING ↓ DESCALE / PICKLING ↓ COLD ROLLING ↓ ANNEALING ↓ PICKLING ↓ SKIN PASS ↓ SURFACE FINISH ↓ INSPECTION ↓ PACKING ↓ FINISH GOODS

Flow tersebut adalah gambaran umum, bukan satu-satunya route industri.

BAGAIMANA MATERIAL DIKATAKAN SUDAH MENJADI FINISH GOODS?

Ini bagian yang sering tidak terlihat dari luar.

Coil yang sudah keluar dari finishing mill belum otomatis boleh dikirim.

Harus ada release.

Quality control memeriksa apakah material memenuhi purchase order dan standard yang berlaku.

Parameter dapat meliputi:

chemical composition; mechanical properties; thickness; width; flatness; surface; coil weight; inside diameter; outside diameter; dan traceability.

Dokumen seperti mill test certificate atau material certificate juga dapat menjadi bagian dari proses release tergantung produk dan kebutuhan customer.

FINISH GOODS BUKAN HANYA “SUDAH DIGULUNG”

Coil bisa terlihat sempurna secara visual tetapi gagal pada:

yield strength; tensile strength; elongation; thickness; flatness; surface roughness; atau chemistry.

Sebaliknya, material dapat memenuhi mechanical properties tetapi surface-nya tidak sesuai kebutuhan customer.

Karena itu finish goods adalah hasil dari keseluruhan sistem.

PERBEDAAN PALING BESAR ADA PADA “APA YANG DIKEJAR”

Pada baja karbon, banyak produk mengejar kombinasi strength, ductility, thickness, flatness, dan cost.

Pada aluminium, kombinasi alloy, temper, strength-to-weight ratio, gauge, surface, dan formability menjadi penting.

Pada stainless, selain mechanical properties dan gauge, surface finish serta corrosion resistance menjadi bagian sangat penting dari nilai produk.

Itulah sebabnya mesin yang sama-sama bernama “cold rolling mill” sebenarnya dapat mempunyai karakter operasi yang sangat berbeda.

KENAPA PABRIK TIDAK MEMPROSES SEMUA MATERIAL DENGAN MESIN YANG SAMA?

Secara teori, konsep rolling-nya sama.

Secara praktik, kebutuhan mesin sangat berbeda.

Bayangkan sebuah mill harus menggulung:

baja karbon; aluminium 1xxx; aluminium 7xxx; 304 stainless; dan duplex stainless.

Gaya rolling, lubrication, temperature, reduction schedule, roll material, surface requirements, cleaning, dan quality target dapat berbeda.

Satu setting tidak mungkin optimal untuk semuanya.

Bahkan pada satu keluarga material pun, grade yang berbeda membutuhkan recipe yang berbeda.

ROLLING MILL SEBENARNYA ADALAH “RESEP”

Jika hanya melihat mesin, orang akan melihat:

roll; motor; hydraulic; coil; dan strip.

Tetapi engineer melihat:

entry gauge; exit gauge; reduction; rolling force; tension; speed; temperature; lubrication; cooling; roll bending; roll shifting; flatness; surface; dan material grade.

Semua parameter tersebut bekerja bersama.

Karena itu operator berpengalaman tidak sekadar “menjalankan mesin”.

Ia membaca perilaku material.

KESIMPULAN

Baja, aluminium, dan stainless steel sama-sama dapat melewati rolling mill, tetapi perjalanan dari material masuk sampai finish goods sangat berbeda.

Baja karbon umumnya bergerak dari slab menuju reheating, descaling, roughing, finishing, cooling, dan coiling untuk menghasilkan hot rolled product. Jika membutuhkan cold rolled product, coil kemudian melalui pickling, cold rolling, annealing, dan finishing seperti skin pass.

Aluminium biasanya berangkat dari slab atau sheet ingot, kemudian mengalami preheating dan hot rolling, dilanjutkan cold rolling dan, tergantung alloy serta temper, berbagai tahapan annealing atau heat treatment sebelum finishing dan packaging.

Stainless steel memiliki route yang lebih kompleks karena prosesnya dimulai dari melting dan refining khusus, kemudian casting, hot rolling, annealing, descaling/pickling, cold rolling, annealing/pickling tambahan bila diperlukan, skin pass, dan surface finishing. Untuk stainless, surface finish seperti 2D, 2B, dan BA bukan sekadar penampilan, tetapi merupakan hasil dari route proses yang berbeda.

Jadi kalau pertanyaannya adalah:

“Apakah rolling mill baja, aluminium, dan stainless pada dasarnya sama?”

Jawabannya:

Tidak.

Prinsip deformasinya sama, tetapi resep produksinya berbeda.

Perbedaannya dimulai dari material awal, komposisi alloy, temperatur, reduction schedule, rolling force, lubrication, cooling, annealing, pickling, surface treatment, sampai quality control.

Dan justru di situlah keahlian sebuah pabrik rolling mill berada.

Mesin hanya memberikan tekanan.

Engineer menentukan bagaimana tekanan itu diberikan.

Operator menjaga proses tetap stabil.

Metalurgi menentukan bagaimana material bereaksi.

Quality control memastikan hasilnya sesuai spesifikasi.

Dan seluruh sistem tersebut harus bekerja bersama sampai coil yang keluar benar-benar dapat disebut finish goods.

SUMBER RUJUKAN UTAMA

1. World Steel Association (worldsteel), “The Steel Story” https://worldsteel.org/about-steel/steel-story/

2. World Steel Association, “Life Cycle Inventory Methodology Report” https://worldsteel.org/wp-content/uploads/Life-cycle-inventory-methodology-report.pdf

3. World Steel Association, LCA Eco-profile — Cold Rolled Coil https://worldsteel.org/wider-sustainability/life-cycle-thinking/lca-eco-profiles-2026-release/global-cold-rolled-coil-other/

4. The Aluminum Association, “Processing 101” https://www.aluminum.org/processing-101

5. The Aluminum Association, “Sheet and Plate” https://www.aluminum.org/node/1130

6. The Aluminum Association, “Aluminum Standards and Data” https://www.aluminum.org/aluminum-standards-data-2024

7. worldstainless, “Production Process” https://worldstainless.org/about-stainless/process-and-production/production-process/

8. worldstainless, “Surface Treatment” https://worldstainless.org/about-stainless/process-and-production/surface-treatment/

9. worldstainless, “Pickling and Passivating Stainless Steel” https://www.worldstainless.org/files/issf/non-image-files/pdf/euro_inox/passivating_pickling_en.pdf

CATATAN AKURASI

Route produksi yang dijelaskan di artikel ini merupakan gambaran industri flat products secara umum. Pabrik dapat menggunakan konfigurasi berbeda seperti reversing mill, tandem mill, Steckel mill, continuous casting, direct rolling, berbagai tipe annealing line, finishing line, atau route khusus sesuai grade dan produk. Karena itu urutan proses aktual dapat berbeda.

Untuk stainless steel, aluminium, maupun baja karbon, spesifikasi akhir harus selalu mengacu pada grade material, standar produk, purchase order, dan capability mill yang digunakan. Artikel ini tidak menganggap satu route sebagai satu-satunya route yang berlaku untuk seluruh industri.
